风量条

风量条

664
规格/型号：PF系列
品牌：杜威
应用领域：大气治理设备
产地：北京 - 北京
厂家/供应商：合肥杜威智能科技股份有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2023-10-20
级别：已认证

风量条说明介绍

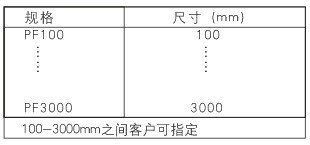

一、概述 测量翼是一种简单，廉价的气流测量方法，可用于长方形或圆形管道的风量测量。当测量翼与DUWEI生产的气压计，差压变送器，电子微压计，液柱式气压计和压差式开关配合使用时，可以准确的测量，控制和记录气流速度与风量。测量翼已成功用于各种风量测量系统。当测量翼正确地安放在气流中，翼片上所产生的差压方根值与管内的风速成正比，从而准确地测量出风量。 应用于实验室供风系统，空调系统气流测试台，烟气抽排系统和洁净系统等。 二、特点 风量测量范围：3～100m/s（9～10000Pa） 翼石落差:（小于3%F.S），涡街小 翼面上的测量小孔分布符合气流差压的平均值 翼片数的选择取决于管道形状与所希望的测量精度 根据应用，可选用一个或几个翼片（见安装举例）三、产品选型



翼片组件

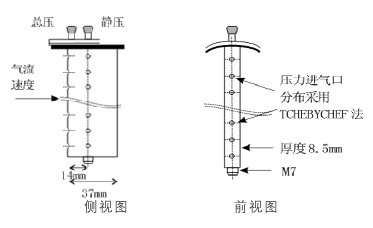

侧翼特征





四、计算 风速(m/s)=KLX PT-PS 压力单位：pa 风速（m3/s）= KLX Paxsx3600 其中KL:翼片系数 ＰＴ：总压 Ｐｓ：静压 S：管载石积（m2） PD：PT-PS=动压（静压），速度计算系数KL=1 理论上空气此重1.2KG/ m3

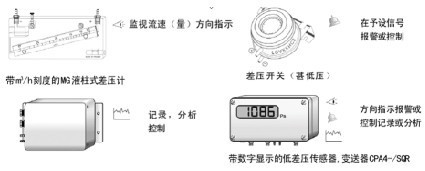

五、风量测量 大多数情况下，差压测量仪表的选用时是决定风量测量精度的主要因素，DUWEI是低压仪表的制造专家，有各种仪表供选择，包括液柱气压计，模拟和电子指示器，变送器和压力开关等。



材 料：压铸铝，镀铜固定支架，不锈钢螺钉 工作温度：100℃（根据要求210℃） 压力:2kg/cm2静压（视传感器） 重复性：优于0.3% 精 度：3-5%F.S ，取决于安装 注精度取决于超低压差传感器的选用，翼片系数（KL）是理论值，以及终测量结果取决于安装（弯头，节流，T型以及产生瑞流）。 建议：在规格安装以后，用精确的气压计，压差仪器将读数调试到真实的流量值。六、安装

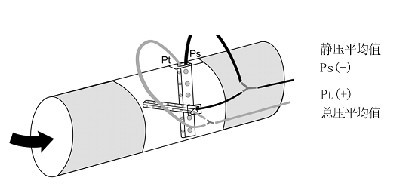

安装注意事项 在风量条前端有此较长的直管段可获得比较高的测量精度小的直管段 圆形管道



风量条系统安装在水平管道中，其安全距离汶上游直管段：5*D; 上游直管段：5*D D=管道直径（米）长方形管道



选件及配件 用于恶劣环境下的阳极氧化工艺 Tcx8:透明管5×8mm 555F/F:阴/阴隔离球阀 J、Y、C:10袋Y形连接管￠5×8
