植脂末溶液喷雾干燥机

404

规格/型号：YPG-600

品牌：新马干燥

应用领域：火法冶金设备

产地：江苏 - 常州

厂家/供应商：常州新马干燥工程有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-09-20

级别：已认证

植脂末溶液喷雾干燥机说明介绍

常州新马干燥工程有限公司

新马干燥YPG-600植脂末溶液喷雾干燥机组技术参数表

水分蒸发量（净水蒸发）	600Kg/h（max）	塔径/塔高	5.25M/30M
操作温度	进温165/出温85	喷枪	碳化钨
装机功率	传动132KW	喷枪	碳化钨

干燥系统形式	开式循环系统	供料方式	高压均质泵稳定送料
热风接触方式	并流方式	热源方式	蒸汽加热
产品捕集方式	旋风+内置布袋	雾化方式	压力式雾化

新马干燥YPG-600植脂末溶液喷雾干燥机组机构性能阐述

1、供料系统

由料液罐（带热水夹套加热由需方提供）、均质泵及进料管道及阀门组成。

料液罐起到了保温加热料液的作用，而且还带搅拌结构，起均质物料的作用。均质泵采用了变频调速，有效控制进料量。管道阀门主件为SUS304不锈钢材质，洁净卫生。

2、介质循环系统

由送风机、引风机、调风蝶阀、风管等组成。

送、引风机均为优质厂家供应，合作多年，品质稳定；本系统风量、风压、风速的匹配是关键，根据多年经验，现已比较成熟。

3、空气加热净化系统

由初、中效高温高效空气过滤器风机、蒸汽散热器等组成。

热源为8公斤蒸汽，蒸汽换热器材质为SUS304，不但确保进风系统的洁净，而且其热效率高，能保证达到输出热量。

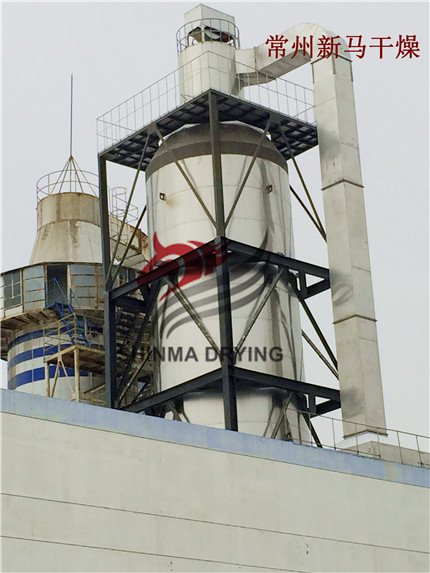

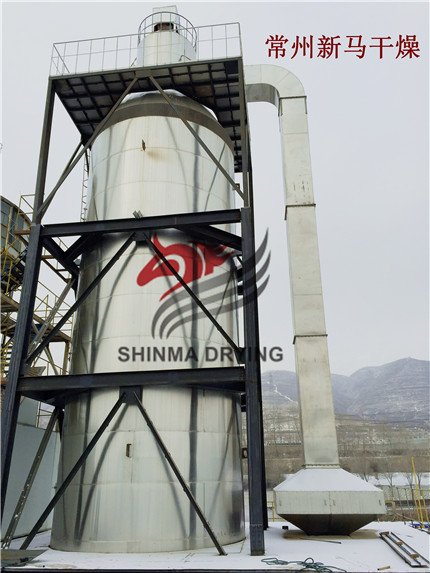

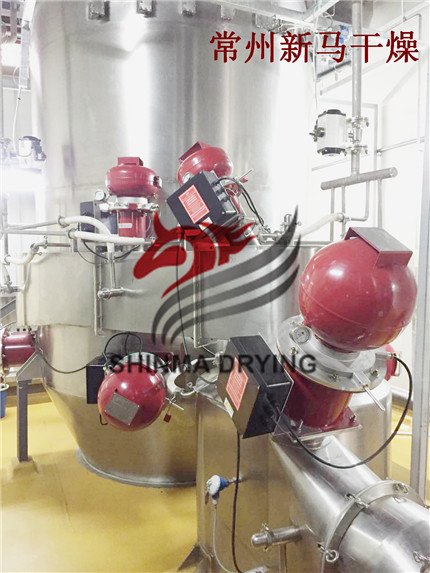

4、干燥塔系统

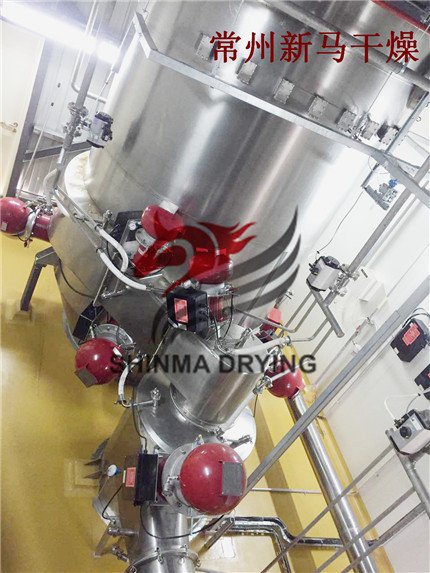

由干燥主塔、热风分配器、喷枪、观察人孔、塔内照明装置、气动敲击锤、下料仓等组成。

本系统为核心系统。

1）、喷枪采用了碳化钨材质制作，具备了较强的抗磨和抗腐蚀性。

2）、气动敲击锤，采用了日本清新技术的带聚四氟乙烯头的新产品（在日本已被广泛运用），既能确保振击效果，降低了敲击时产品的噪音，而且做到了分布合理;还带防护链，确保不易脱落。

3）、设计了塔内多套照明装置及多个观察门、人孔。

4）、主塔的热风涡壳采用了切向、加速式的结构，使得热风在入塔时有效的压住物料，有序的旋流下降。

5）、保温层采用了保温系数高的岩棉，以防热量过多损失。

5、产品收集系统

由内置式布袋除尘器等组成。采用脉冲控制仪自动控制,确保收率及效果。

6、冷冻除湿收料系统

由空气过滤器、冷冻除湿机、洁净管道等组成。

本系统由过滤后的新风经过冷冻除湿机后，迅速变得干燥而且温度较低，强制送入充满物料的集料区内，使物料冷却，有两个作用：①**限度的降低集料仓内的相对湿度，防止物料在集料仓内自然降温过程中被返潮，从而避免了物料吸湿结块现象。②25℃除湿风控制了集料仓内的温度在40℃左右，很好的解决了植脂末受到高温而软化的问题，并且确保产品的流动性。

7、其他辅助系统

均为知名厂家供应，性能可靠；部分管道考虑了一定的角度设计，采用压制光洁不锈钢管，避免了结料、堵料，和局部阻力过大影响物料输送的现象。

8、控制系统

由主控元件、可编程器触摸屏、模糊控制器等组成。

本系统彩色触摸屏动画显示工艺流程，控制设定有关参数，

PLC可编程预先设定工艺流程，并且动画显示，运用模糊技术自动跟踪控制变量参数以达到**效果。
