超大型雷蒙机

556

规格/型号：XY1820

品牌：暂无

应用领域：选矿设备

产地：北京 - 北京

厂家/供应商：桂林市新元冶金机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-01-29

级别：待认证

超大型雷蒙机说明介绍

XY1820超大型磨粉机可广泛应用于煤系高岭土、方解石、大理石、滑石、陶瓷等7级莫氏硬度以下、湿度在10%以下的金属矿、非金属矿、药材、食品及化工原料的粉体加工。其产品的细度范围在0.18-0.022mm，能满足国家产业政策和不断扩大的工业化规模生产需求，填补了我国大型摆式磨粉机的空白，扩展了摆式磨粉机的应用领域，无论在产能，还是在单位能耗上极大地提高了用户的设备效能，其技术水平将处于国内领先水平。XY1820大型摆式磨粉机的开发成功，几乎可以代替所有类型的磨机，产量可高达60吨/时，特别适合于如电厂脱硫、锰矿业等行业的大规模粉体加工。

技术参数

参数机型	进料尺寸（mm）	成品粒度（目）	中心轴转速（r/min）	产量（t/h）	磨环内径（mm）	磨辊(个)	磨辊直径（mm）	磨辊高度（mm）	总功率（kw）	总重量（t）	安装尺寸（mm）
XY1820	≤50	80-600	72	15-45	2000	5	620	250	670	130	24390×11375×11569

备注：以上数据仅供参考，由于不同物料及各地物料其属性不同，产量有所不同。

技术优势

●整体式底座，结构扎实可靠，抗震能力强，避免了以往回气箱与底座分体结构因长时间工作震动疲劳而造成的其它构件开裂或损坏。●采用特种橡胶及耐磨材料制成的减震轴套，不但对设备运转产生的震动进行有效的隔离，也改变以往雷蒙机所采用的胶套结构使用寿命短、维修频繁的缺陷，保证了生产的持续性。●新型结构的梅花架构成紧凑、合理、可靠，不需对其拆卸，即可进行磨环的更新操作，减少了维护时间，也避免像以往雷蒙机梅花架结构需拆装易造成的额外故障。●免维护磨辊总成采用多层阻隔结构保证磨辊装置的密封。磨辊装置的工作环境为极高粉尘浓度，传统的R型摆式磨粉机的磨辊装置靠叠层密封无法可靠进行轴承密封，而本项目采用浮动油封技术、螺旋密封及骨架油封多层阻隔结构，密封可靠，极大地减少设备维护时间。●分级机采用大型强制涡轮分级技术，处理量大，分级效率高，可使成品粒度在0.022-0.18mm之间无级调节，同时，采用气封阻隔技术，分级精度高，确保成品合格率的稳定性。●采用离线清灰脉冲收尘系统，具有清灰效果强，滤袋使用寿命长，收尘效率高达99.99%，更能适应高粉尘浓度、大水分的收尘工况。

设备结构

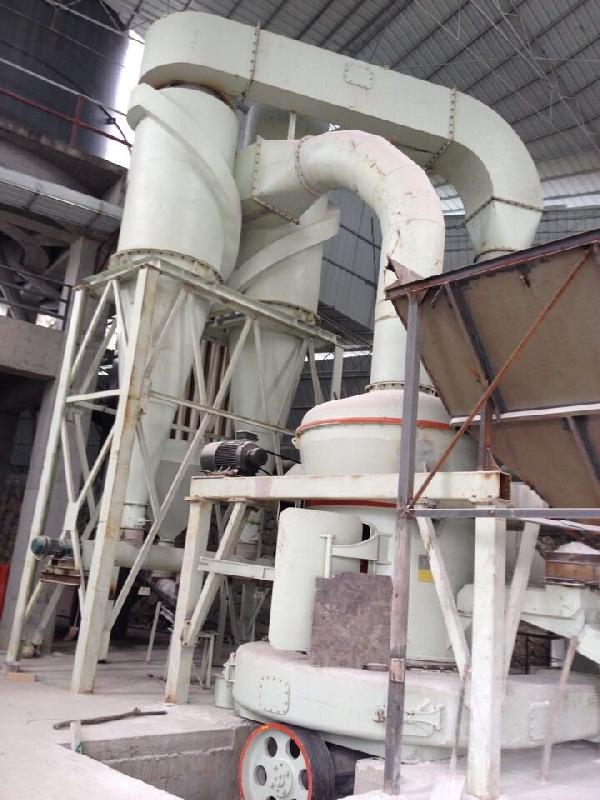

XY1820超大型磨粉机主要由主机、分级机、鼓风机、管道系统、给料机、储料斗、脉冲收集器、电控柜等组成。我厂设计生产的设备系统部件型号多样，组合科学合理，可以极大地提高设备的整体性能。辅助设备有颚式破碎机、畚斗提升机等，用户可以根据现场情况灵活选择。
