技术规范：
线材直径：9.5mm，12 mm
成盘直径：∮600X∮1400X860 mm
收杆转速(高)：105 r/min(v=2.5 m/s)
电机规格：
收杆电机：Y180M-4,18.5Kw
机器用途：
本设备专为铝及其合金杆材收卷成盘而用。
机器结构说明
本设备由下列主要部件组成：4000放线架，校直装置，单模圆度校正机构，排线及收杆装置，电气控制系统。
4000放线架：
放线架由焊接支架，护线筒，过线滚筒组成。支架由槽钢焊接而成，护线筒使杆材沿中心向上引出，并防止杆材紊乱，过线滚筒两端装有轴承，转动灵活，可防止杆材的划伤。
校直装置
由5组校直机构组成。皆为复合“井”字形校直辊，辊间隙上下可调，达到校直的目的。

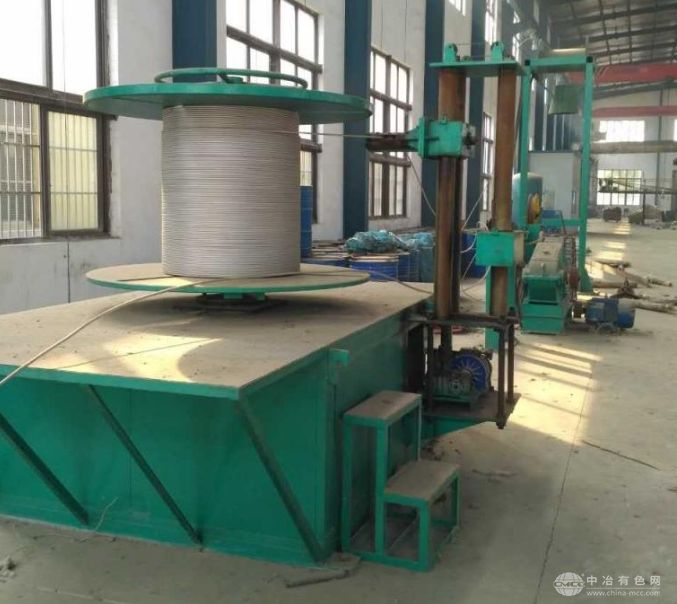

排线及收杆装置
由支架，传动系统，排线丝杆，收杆线盘组成。传动系统由18.5Kw交流电机驱动，经齿轮减速器使收杆线盘旋转，为立式传动形式。收杆线盘为立式，上端挡板可拆卸，以卸下成盘后的杆材。内盘芯由3片弧板组成，通过连杆机构使其收缩扩张，方便上下盘。
排线部分由主传动轴通过一组链轮传动，经过蜗轮减速箱带动排线丝杆上下移动。排线丝杆为双向丝杆，自动实现上下换向。摆臂式导向轮使杆材与收杆装置更接近，有利于收杆过程稳定。
