结晶器说明介绍

应用范围

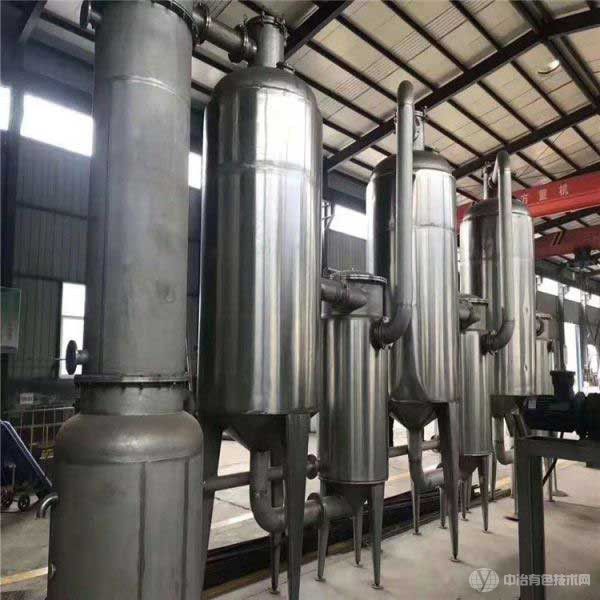

结晶器一种槽形容器，器壁设有夹套或器内装有蛇管，用以加热或冷却槽内溶液。

产品优势

为保证结晶器有良好导热性、足够的抗磨损性、机械强度和硬度以延长其使用寿命，内壁材质主要使用铜基合金制造，常用的有紫铜、铜银合金（含银量为0.07%～0.1%）、磷脱氧铜及铜铍合金、铬锆铜合金等。使用铜基合金主要目的是提高其再结晶温度，以改善其高温时的硬度和强度、延长内壁的使用寿命。为了进一步提高内壁的耐磨性和光滑程度减少拉坯阻力，有的还在铜壁表面加镀层。通常为镀铬或镀镍、钨、铁及分三层镀镍、镍磷合金及铬。

性能特点

结晶槽可用作蒸发结晶器或冷却结晶器。为提高晶体生产强度，可在槽内增设搅拌器。结晶槽可用于连续操作或间歇操作。间歇操作得到的晶体较大，但晶体易连成晶簇，夹带母液，影响产品纯度。这种结晶器结构简单，生产强度较低，适用于小批量产品（如化学试剂和生化试剂等）的生产。

产品类型

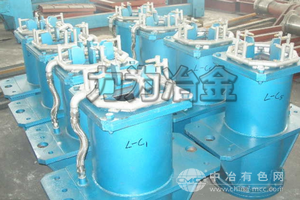

按拉坯方向上断面内壁的线型分结晶器的型式有弧形和直形两种；按其总体结构，不论弧形或直形均有套管式和组合式两种。

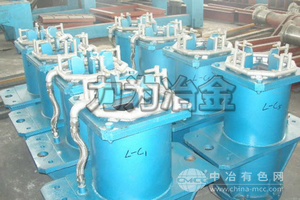

套管式

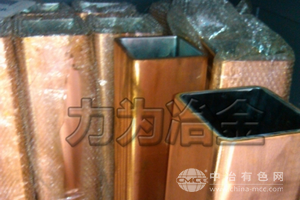

内壁铜管、内外水套组成的冷却水套和足辊是它的主要构件。直形或弧形的铜管外面由冷却水套、法兰和密封元件等组成供水、供油系统。为了保证铸坯有规整的外形尺寸，在结晶器底部安装了2～3组足辊，以利于提高拉速和防止铸坯脱方。

组合式

由宽面及窄面4块复合壁板及外框架组成。多用于板坯连铸、大断面方坯连铸及异型坯连铸。组合结晶器的每块复合壁板又由用螺柱联结的内壁铜板（外侧面铣有冷却水沟）和外壁钢制水箱组成。内壁铜板和外壁间构成冷却水缝，以通水冷却。4块复合壁之间用夹紧机构压紧。为了实现结晶器在线调宽以及形成所要求的倒锥度，在结晶器的窄面壁板的上、下部分别装有4组调整装置。当组装好的结晶器及外框架放到振动台架上时，所有进、出水管自行接通。为了更好地保护结晶器的下口、防止过早过快产生大的磨损，紧挨着结晶器下口装有足辊或保护栅板。足辊或保护栅板与结晶器一起振动。结晶器与二冷第一段（直线段或扇形段）通过振动框架直接对中，便于结晶器与二冷第一段的准确定位。二者形成一个整体，可快速吊运。
