卧式刮刀虹吸卸料离心机

336

规格/型号：GKH型

品牌：暂无

应用领域：湿法冶金设备

产地：北京 - 北京

厂家/供应商：张家港市航星机械有限公司.

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-10-12

级别：已认证

卧式刮刀虹吸卸料离心机说明介绍

产品结构与特点：

1、采用编程器控制(PLC和触摸屏为选装件)，程序设定，无人看护的自动化操作，可实现人机对话，操作、维护方便。

2、动作元件采用电气一液压自动控制。加料、洗涤、精过滤、卸料全过程监护。

3、独立电气控制箱，可实现远距离控制。

4、安全保护：转速检测，过振动保护(选装件)，开盖保护(选装件)，电机过载过热保护，刮刀旋转机械电气双重控制。

5、机壳采用焊接式结构，结构紧凑。

6、电机与离心机主机为整体安装方便用户安装和使用，并减小机器占用空间。

7、全密闭结构，密封件采用硅橡胶或氟橡胶。

8、独立式液压站，可隔离安装，方便检修。

9、采用液力偶合器传动，起动平稳，有效保护电机不受过载损害，简化日常保养作业。

10、设计隔振装置和橡胶减振基础，机器运转平稳，振动和噪声大大降低，改善生产车间和工作环境，减小机器振动对设备和环境的危害。

11、采用螺旋输送器卸料，对滑移性差的物料，可有效防止堵料。

12、离心机与分离介质相接触部分的材料均为不锈钢制造，提高了机器的耐腐蚀性能和卫生要求。

13、虹吸式卧式离心机，采用虹吸原理，生产效率高，比GK型离心机(同样转鼓直径)生产能力提高50%以上，且滤饼合湿量更低。

14、虹吸式卧式离心机，配置反冲洗装置(选装件)，可对转鼓内残余滤饼层反冲浸泡，以便滤布再生。

工作原理：

卧式虹吸刮刀离心机，除具有普通刮刀卸料离心机的推动力外，还有类似于真空管的虹吸抽力。

离心机空载时，由反冲管向虹吸室内灌液，液体由虹吸室经转鼓的通孔压向外转鼓间隙内，一面排除虹吸管的空气，一面又在过滤介质上形成一层液体，以使进料分布均匀。然后开始进料，同时虹吸管旋转到某一位置，一定时间后再旋转到要求的较低位置，进料结束后，将虹吸管转到低位置(虹吸室径位置)。悬浮液进入转鼓后，固体颗粒被截留在滤布上，而液体则穿过滤布和过滤内转鼓，汇集在内外转鼓的间隙内，经转鼓和虹吸室的通孔进入虹吸室，再由虹吸管抽走，沉积的固体继续甩干后，油缸推动刮刀旋转开始刮料，再经料斗滑出机外，卸料完后进行洗网。虹吸刮刀离心机不仅在转鼓内对滤布进行冲洗，还可由反冲管向虹吸室加入冲洗水，控制虹吸管的上下旋转，使液体从内转鼓下面脉动式反冲洗滤网，可根据物料特性决定冲洗时间和次数，洗网完成后自动进入下一个循环工作周期。

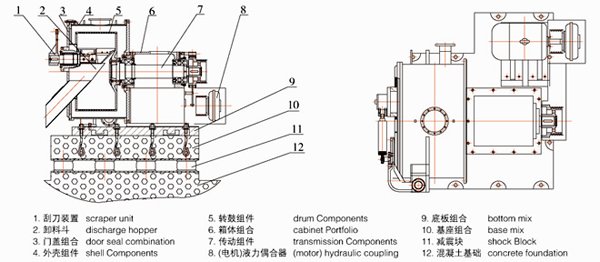

产品结构示意图：
