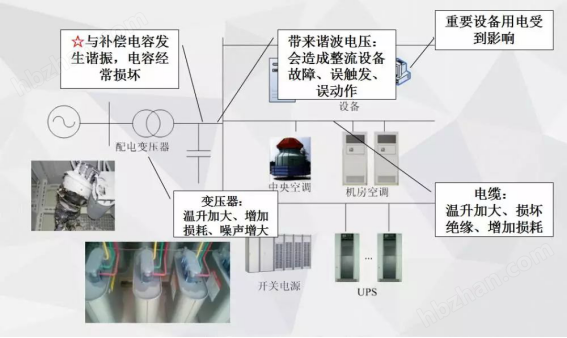

一、谐波危害
1、对电力变压器的危害：谐波电流使电力变压器铜损增加，引起绕组过热、振动、噪声增大；谐波电压产生附加损耗，使变压器的磁滞及涡流损耗增加。
2、对无功补偿装置的危害：无功补偿装置里的电容器可能会引发谐振，造成谐波严重放大，使保险丝、接触器、电容器等元器件因过载失效甚至烧毁。
3、对线缆的危害：线缆的阻抗随着电流频率的增大而增大，且由于线缆的集肤效应，谐波电流越大，线缆温升越高，导致线缆烧毁引发火灾。
4、对电路自动装置的危害：造成断路器电弧熄灭时间的延长，影响断路器的开断容量。谐波将使继电保护和自动装置出现误动作，并使仪表和电能计量出现较大误差。
5、对其他设备的危害：输电线路上流过谐波电流时产生谐波电压，引起电压畸变，对数控机床、PLC、电子计算机、医疗仪器、实验室仪器等电压敏感的电子设备产生影响，使其测量精度降低、误动作频次增高、设备过热、无法运行等，同时还会使仪表的电能计量出现较大误差。
二、安科瑞为您提供解决方案

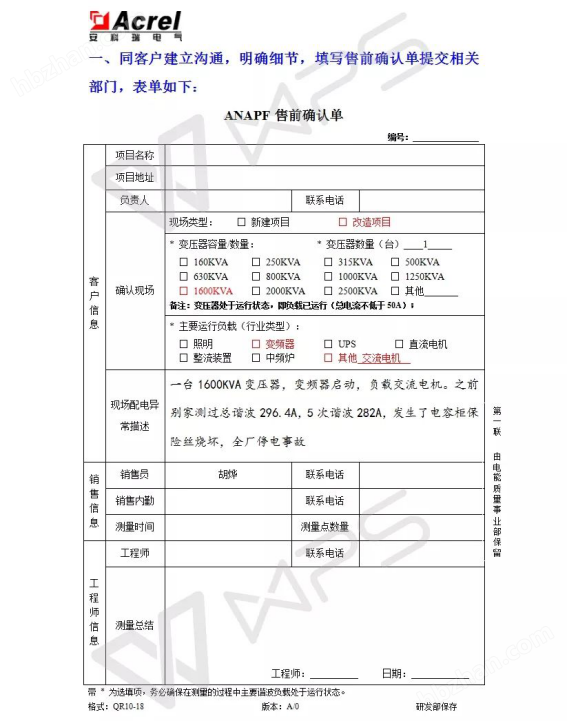

1、同客户建立沟通，明确细节，填写售前确认单提交相关部门，表单如下：

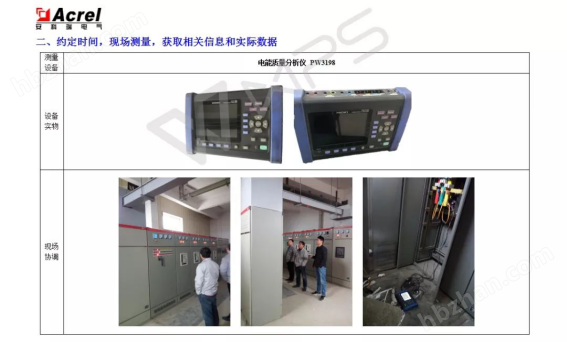

2、约定时间，现场测量，获取相关信息和实际数据
3、导出数据，提交工程师出方案

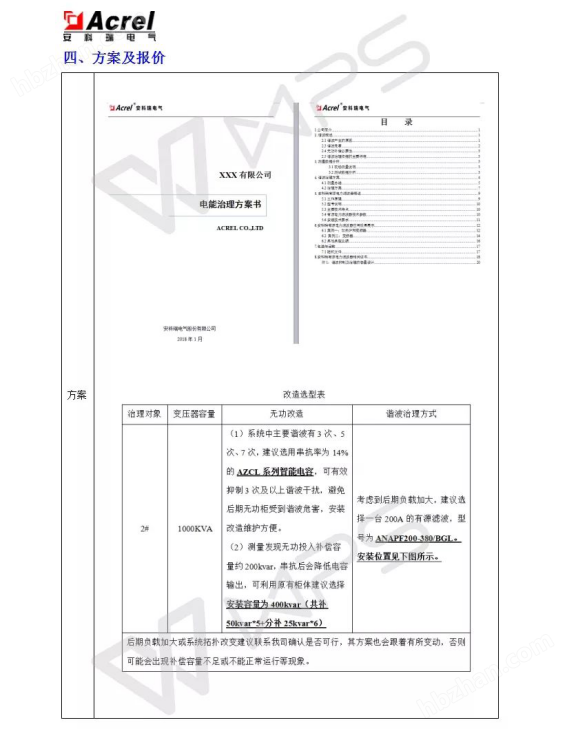

4、方案及报价
三、安科瑞并联有源滤波器 APF谐波治理装置厂家介绍

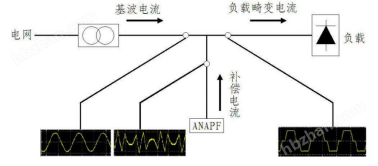

1、谐波治理原理：并联有源滤波器 APF谐波治理装置厂家

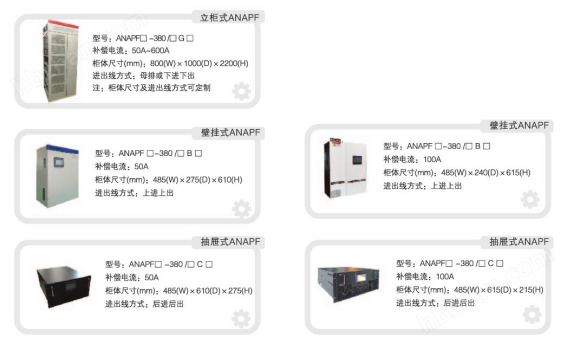

2、谐波治理产品
3、产品命名
4、产品设计理念及安装说明
有源电力滤波器（ANAPF）通过CT采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。

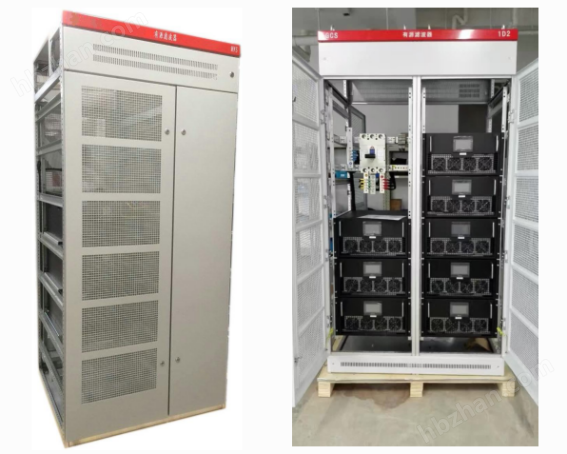

4.1整柜安装
4.2模块式安装
ANAPF板载式有源滤波装置相较于公司前期的立柜式产品来说，体积更小、重量更轻、方便安装、更美观，这对产品的结构安排和内部集成度有了更高的要求。我司生产的ANAPF有源滤波装置分为两种安装方式：抽屉式、壁挂式
4.2.1抽屉式模块
抽屉式板载模块外观如图所示：
其主要参数如下：
外形尺寸485×610×275 （宽*深*高）
额定电流：50A（可按照需求适当提高）
进线方式：后进后出
额定频率：50Hz
模块壳体颜色：RAL9004
防护等级：IP20
质量：50KG
4.2.2壁挂式模块
壁挂式板载模块外观如图所示：
其主要参数如下：
外形尺寸485×275×610 （宽*深*高）
额定电流：50A（可按照需求适当提高）
进线方式：上进上出
额定频率：50Hz
模块壳体颜色：RAL7035
防护等级：IP20
质量：50KG

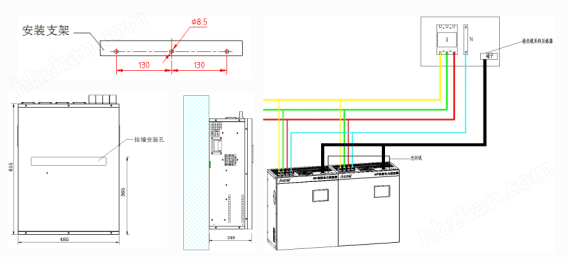

接线示意图如下：
其中壁挂式结构适用于负荷容量较小或场地紧凑的场合，一般为单台的独立运行时使用；抽屉式结构多采用多模块并联安装在抽屉柜体中的安装方式，可根据实际补偿容量需求增减柜体内模块数量，适用于大负荷容量的场合。目前我司常规产品较大的为6个模块组合，并且正在向更多模块数，更大容量化方面研究与发展。其抽屉柜安装效果图如图4所示。
该方式相对于传统整柜式有以下几项优点：
（1）每个模块容量为50A（可在适当范围内浮动），相同的柜体格局下有更多容量选择，并可根据客户实际需求增加模块数量至6个以上（需加宽柜体尺寸，效果可参照图5）；
（2）可根据负载使用变化随时增、减APF设备的容量（加、减模块数量即可，并对人机界面作相应参数设置）；
（3）每个模块单独安装散热单元，并可在柜体上加装散热风扇，散热效果良好，故障率低；
（4）多个模块之间虽有通讯连接，但各台的故障并不会相互影响其它模块继续工作（补偿容量会相应减小）；
（5）后期维护方便，可实现故障模块单独维修、更换；维护期间ANAPF有源滤波装置可持续工作。
（6）结构精巧，设计灵活，可作为零部件（模块）单独购买，嵌入第三方柜体；柜型外观、尺寸的改变基本不影响内部安装和整体使用效果。
（7）生产周期短，即使是非常规要求产品亦能保证及时投入使用，确保客户经济利益。
5、有源滤波装置的补偿效果
下面是某负载的产品应用效果图，其谐波含量在26%左右，通过电能质量分析仪PW3198的分析可以帮助我们很直观的看到补偿效果。
补偿前网侧谐波畸变率 补偿前网侧谐波畸变率
补偿后谐波电流含量仅为4%，低于国标对0.38KV电网的要求5%，以C相为例，对应的各次谐波含量清单如下：
补偿前C相各次谐波含量 补偿后C相各次谐波含量
从波形来看效果可以更直观的看到补偿效果：补偿前电流波形为M形，补偿后已变为正弦波，效果良好。
补偿前电压电流波形 补偿前电压电流波形
6、有源电力滤波柜APF产品相关证书：

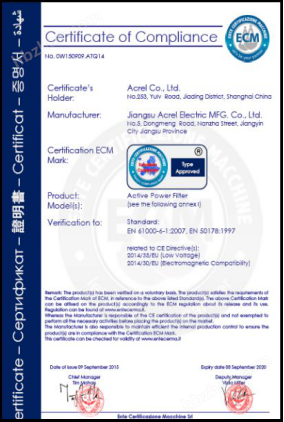

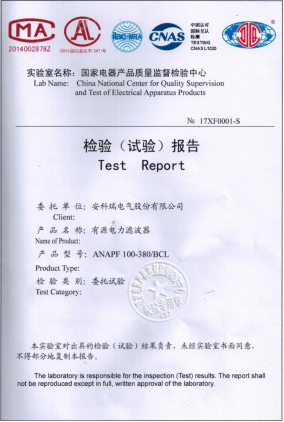

有源电力滤波柜APF型式试验报告和CE证书
六、结束语
ANAPF板载式有源滤波装置在原有立柜、抽屉、壁挂式产品基础上，进一步缩小了体积并减轻重量；由于其采用了高集成化模块设计，后期维护变得更加轻松、便利，而且治理效果也更显著。其不仅能治理谐波，也能补偿无功：地治理谐波，可改善电能质量使设备误动作率大大降低，从而提高电气设备利用率和产品合格率，既保证了电网运行，又能降低用户的电力损耗；而地补偿无功，使功率因数高达0.98以上，则避免了用户因功率因数不足而被罚款，也为用户带来了可观的经济收益。由此可见，选用ANAPF板载式产品，对电网设施和用户设备都有大的益处，可以说是实现了供用电双方的共赢。
选用电能质量设备就是为了保证可靠的运行，延长供电系统中其他电力设备的使用寿命及提高系统的可靠性。总的来说，解决电能质量问题是要有正确的理念，使整个供电系统达到一个环保的、高标准的环境运行。
电能质量问题不能理解为用某一种产品（有源滤波器或者静止无功发生器）就可以解决问题，要整体考虑，我们比较大大的优势就是和设计师、客户共同讨论，找到解决企业电能质量的问题，然后用系列的电能质量产品实施解决，实现多赢！
