LDB电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的用来测量电导率大于5μS/cm导电液体的体积流量是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、治金、轻纺、造纸、环保、食品等工业部门及市政管理 、水利建设、河流等领域的流量计量。
详细介绍
Ⅰ.产品特点
■全数字量处理,抗*力强,测量可靠,精度高、流量测量范围可达150 : 1;
■超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好;
■采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低;
■采用SMD器件和表面贴装（ SMT ）技术,电路可靠性高;
■管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失;
■在现场可根据用户实际需要在线修改量程;
■测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关；
■高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单易学易懂;
■具有RS485,RS232、Hart和Modbus等数字通讯信号输出（选配）;
■具有自检与自诊断功能;
■小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制（选配） ;
■内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间（选配） ;
■红外手持操作器，115KHZ通讯速率，远距离非接触作转换器所有功能（选配）。
Ⅱ.工作原理

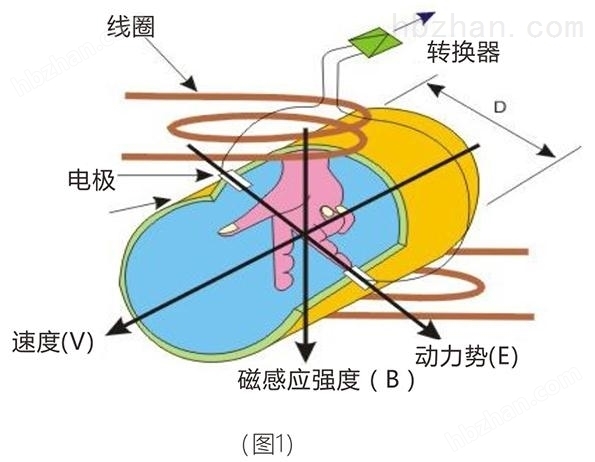

K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;（测量管内直径）
传感器将感应电势E作为流量信号,传送到转换器,经放大、变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量,转换器有4 ~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。
Ⅲ.组成结构

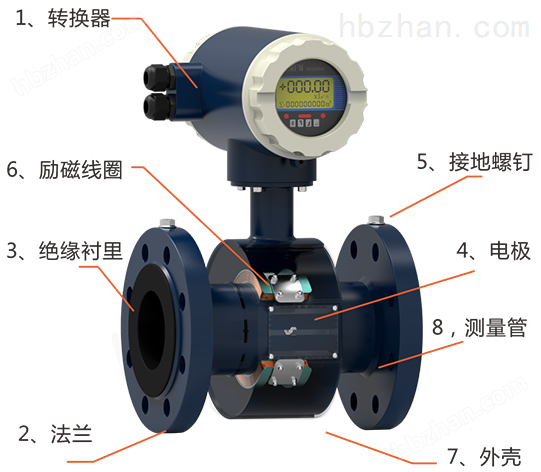

LDB电磁流量计主要由传感器和转换器两大部分组成,其中传感器包括法兰、衬里、电极、测量管、励磁线圈、传感器外壳等部分;转换器包括内部电路板和转换器外壳等部分。

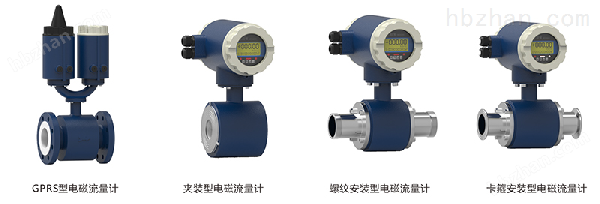

Ⅳ.仪表分类

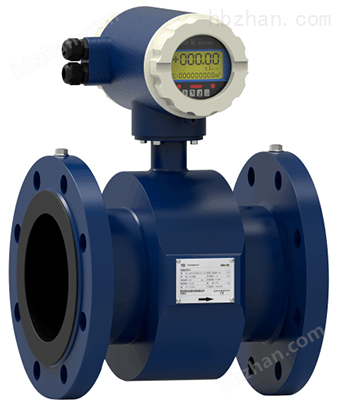

■满管式电磁流量计
①测量管内无阻力部件,无压力损失。
②结构简单,电磁流量计测量管可根据不同资质使用不同衬里可靠性高。

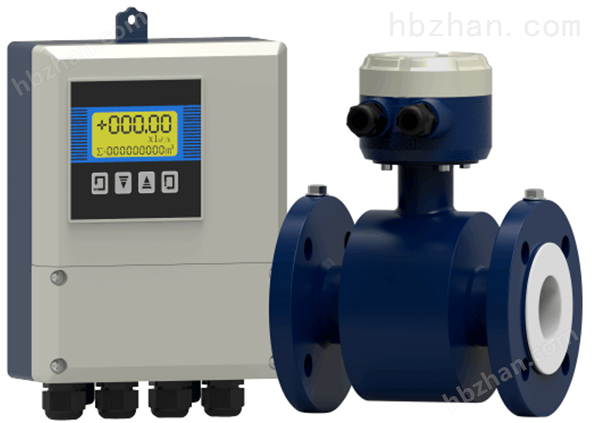

■分体式电磁流量计
转换器与本体分线安装，方便集中安装，读数据抄表简单。

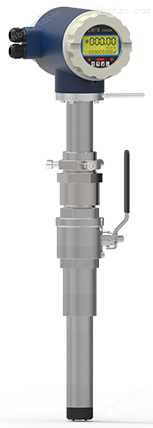

■插入式电磁流量计
广泛的适用于各种行业大口径导电液体介质流量计量。
①公称通径范围宽,适用于DN150 ~ DN3000之间的所有口径管道。
Ⅴ.仪表选型

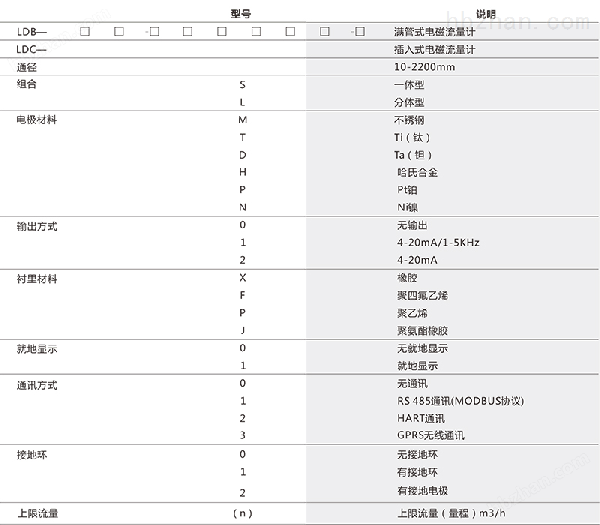

（1）产品选型
