可加速水分分离的细沙回收机

555 编辑：中冶有色技术网来源：湖北华宜矿科智能输送设备有限公司

2023-12-08 13:35:45

权利要求书： 1.一种可加速水分分离的细沙回收机，包括渣浆泵（1）、储水池（2）、水力旋流器（3）、脱水筛（4）和返料箱（5），渣浆泵（1）通过管道将浆状物料泵送至水力旋流器（3），水力旋流器（3）通过返料管与返料箱（5）连通，水力旋流器（3）的沉沙嘴位于脱水筛（4）入口端的上方，其特征在于：脱水筛（4）包括槽壳（41），槽壳（41）底部设有筛网（42），槽壳（41）内固定有横杆（6），横杆（6）上可拆卸地设有多个振动摆针机构（7），多个振动摆针机构（7）沿横杆（6）轴向设置；振动摆针机构（7）包括摆针（71），摆针（71）下端与筛网（42）之间设有工作间隙。

2.根据权利要求1所述的可加速水分分离的细沙回收机，其特征在于：振动摆针机构（7）还包括第一弧形板（72）和第二弧形板（73），第一弧形板（72）和第二弧形板（73）一端铰接，第一弧形板（72）和第二弧形板（73）另一端通过螺栓连接，摆针（71）可转动地连接在第一弧形板（72）或第二弧形板（73）上。

3.根据权利要求2所述的可加速水分分离的细沙回收机，其特征在于：第二弧形板（73）一端设有延长板（74），延长板（74）上设有凹槽（75），凹槽（75）两侧壁设有安装孔，安装孔处穿装有轴杆（76），轴杆（76）两端通过螺帽固定，轴杆（76）上可转动地设有摆针（71）。

4.根据权利要求3所述的可加速水分分离的细沙回收机，其特征在于：摆针（71）顶部设有挂环，挂环用于套接在轴杆（76）上。

5.根据权利要求2所述的可加速水分分离的细沙回收机，其特征在于：横杆（6）上设有多个环形槽（61），第一弧形板（72）和第二弧形板（73）用于套接在环形槽（61）内。

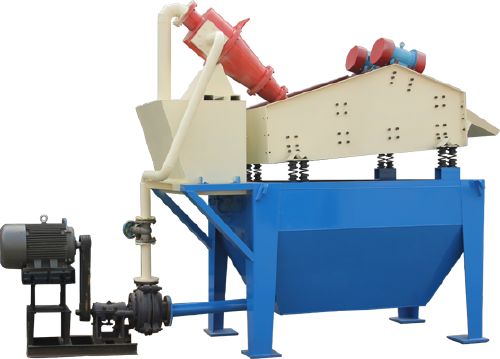

说明书：可加速水分分离的细沙回收机技术领域[0001] 本实用新型属于细沙回收机领域，特别涉及一种可加速水分分离的细沙回收机。背景技术[0002] 细沙回收机常运用在湿法生产线上，其目的是为了回收从洗沙机溢流的泥水所含的细沙（也称作面沙）。现有的细沙回收机如图8?9所示，渣浆泵1将储水池2中的泥、沙和水

的混合物泵送至水力旋流器3中，通过离心力将沙与泥水分离，浆状物料（细沙和水混合的

浆状物料）从水力旋流器3的沉沙嘴流出，再经过脱水筛4振动，将浆状物料中的水分进一步

分离，回收的细沙由脱水筛4的出口排出。

[0003] 现有细沙回收机存在的缺点在于：当水力旋流器3流出的浆状物料过多时，脱水筛4的筛网上会堆积较厚的浆状物料，浆状物料中含有的水分不易从筛网漏出，甚至会在浆状

物料的表面积累。使得回收的细沙水分含量过多，回收质量差。

发明内容[0004] 鉴于背景技术所存在的技术问题，本实用新型所提供的可加速水分分离的细沙回收机，增加了振动摆针机构，摆针摆动的过程中会划破筛网上面的浆状物料，从而使浆状物

料上表面的水分快速渗透，提高了浆状物料的渗透效率，使浆状物料中的水分快速透过筛

网。

[0005] 为了解决上述技术问题，本实用新型采取了如下技术方案来实现：[0006] 一种可加速水分分离的细沙回收机，包括渣浆泵、储水池、水力旋流器、脱水筛和返料箱，渣浆泵通过管道将浆状物料泵送至水力旋流器，水力旋流器通过返料管与返料箱

连通，水力旋流器的沉沙嘴位于脱水筛入口端的上方，脱水筛包括槽壳，槽壳底部设有筛

网，槽壳内固定有横杆，横杆上可拆卸地设有多个振动摆针机构，多个振动摆针机构沿横杆

轴向设置；振动摆针机构包括摆针，摆针下端与筛网之间设有工作间隙。

[0007] 优选的方案中，所述的振动摆针机构还包括第一弧形板和第二弧形板，第一弧形板和第二弧形板一端铰接，第一弧形板和第二弧形板另一端通过螺栓连接，摆针可转动地

连接在第一弧形板或第二弧形板上。

[0008] 优选的方案中，所述的第二弧形板一端设有延长板，延长板上设有凹槽，凹槽两侧壁设有安装孔，安装孔处穿装有轴杆，轴杆两端通过螺帽固定，轴杆上可转动地设有摆针。

[0009] 优选的方案中，所述的摆针顶部设有挂环，挂环用于套接在轴杆上。[0010] 优选的方案中，所述的横杆上设有多个环形槽，第一弧形板和第二弧形板用于套接在环形槽内。

[0011] 本专利可达到以下有益效果：[0012] 本技术方案在现有的细沙回收机的技术上，增加了振动摆针机构，振动电机振动时，带动槽壳振动，槽壳又会带动横杆振动，从而使振动摆针机构振动，振动摆针机构的摆

针会发生摆动；摆针的尖头朝下设置，摆针摆动的过程中会划破筛网上面的浆状物料，从而

使浆状物料上表面的水分快速渗透，提高了浆状物料的渗透效率，使浆状物料中的水分快

速透过筛网。

附图说明[0013] 下面结合附图和实施例对本实用新型作进一步说明：[0014] 图1为本实用新型三维结构图；[0015] 图2为本实用新型槽壳三维图;[0016] 图3为本实用新型振动摆针机构主视图；[0017] 图4为本实用新型振动摆针机构三维图；[0018] 图5为本实用新型摆针主视图；[0019] 图6为本实用新型横杆主视图；[0020] 图7为实施例2中本实用新型摆针结构图；[0021] 图8为现有细沙回收机主视图；[0022] 图9为现有细沙回收机俯视图。[0023] 图中：渣浆泵1、储水池2、水力旋流器3、脱水筛4、槽壳41、筛网42、振动电机43、返料箱5、横杆6、环形槽61、振动摆针机构7、摆针71、膨大节71.1、第一弧形板72、第二弧形板

73、延长板74、凹槽75、轴杆76。

具体实施方式[0024] 实施例1：[0025] 优选的方案如图1至图6所示，一种可加速水分分离的细沙回收机，包括渣浆泵1、储水池2、水力旋流器3、脱水筛4和返料箱5，渣浆泵1通过管道将浆状物料泵送至水力旋流

器3，水力旋流器3通过返料管与返料箱5连通，水力旋流器3的沉沙嘴位于脱水筛4入口端的

上方，脱水筛4包括槽壳41，槽壳41底部设有筛网42，槽壳41内固定有横杆6，横杆6上可拆卸

地设有多个振动摆针机构7，多个振动摆针机构7沿横杆6轴向设置；振动摆针机构7包括摆

针71，摆针71下端与筛网42之间设有工作间隙。

[0026] 本技术方案在现有的细沙回收机的基础上，增加了振动摆针机构7，其工作原理为：振动电机43振动时，带动槽壳41振动，槽壳41又会带动横杆6振动，从而使振动摆针机构

7振动，振动摆针机构7的摆针71会发生摆动；摆针71的尖头朝下设置，摆针71摆动的过程中

会划破筛网42上面的浆状物料，从而使浆状物料上表面的水分快速渗透，提高了浆状物料

的渗透效率，使浆状物料中的水分快速透过筛网42。

[0027] 另外，在说明书附图1中显示的筛网42，其结构为空白的板结构，并没有显示筛孔，是因为筛孔直径比较小，附图中的筛孔被省略。附图2中的筛网未安装。

[0028] 振动摆针机构7的具体结构为：振动摆针机构7还包括第一弧形板72和第二弧形板73，第一弧形板72和第二弧形板73一端铰接，第一弧形板72和第二弧形板73另一端通过螺

栓连接，摆针71可转动地连接在第一弧形板72或第二弧形板73上。第二弧形板73一端设有

延长板74，延长板74上设有凹槽75，凹槽75两侧壁设有安装孔，安装孔处穿装有轴杆76，轴

杆76两端通过螺帽固定，轴杆76上可转动地设有摆针71。摆针71顶部设有挂环，挂环用于套

接在轴杆76上。

[0029] 进一步地，横杆6上设有多个环形槽61，第一弧形板72和第二弧形板73用于套接在环形槽61内。

[0030] 摆针71由金属直杆弯制而成，本实施例中的摆针71没有采用驱动装置进行驱动转动，而是利用脱水筛4的振动带动摆针71振动，不需要额外增设驱动设备。摆针71与筛网42

之间的工作间隙是指：将工作间隙定义为H，浆状物料厚度为D，D透水性较好，水分会很快透过筛网42。当时D>H时，浆状物料厚度较厚，透水性不好，水分不

能快速透过筛网42，很容易在浆状物料上表面积累，此时摆针71起作用。

[0031] 实施例2：[0032] 在实施例1的基础上，对摆针71进行了优化：[0033] 如图7所示，将摆针71的下半部增加一个膨大节71.1，从而增加摆针71摆动的惯性，可以更容易将浆状物料划破，从而进一步增强透水性。

[0034] 实施例3：[0035] 横杆6也可采用电机带动旋转，从而带动摆针71转动。只要是在本技术方案的发明构思内，均属于本专利的保护范围。

[0036] 上述的实施例仅为本实用新型的优选技术方案，而不应视为对于本实用新型的限制，本实用新型的保护范围应以权利要求记载的技术方案，包括权利要求记载的技术方案

中技术特征的等同替换方案为保护范围。即在此范围内的等同替换改进，也在本实用新型

的保护范围之内。
