动力电池顶盖激光焊接的应用，实现电池制造的“提质、降本、增效”

2023-01-17 14:38:08 来源：欧姆龙
1300        0
简介：汽车动力电池，电芯段的组装工程，工艺流程分为： 1、热压 2、极耳焊接 3、转接片焊接 4、包膜 5、入壳 6、顶盖焊

工艺介绍

汽车动力电池，电芯段的组装工程，工艺流程分为：
1、热压
2、极耳焊接
3、转接片焊接
4、包膜
5、入壳
6、顶盖焊

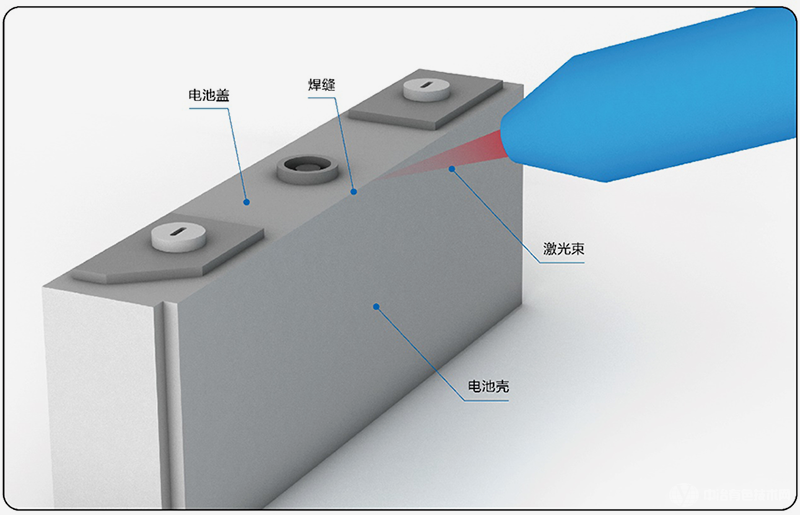

其中，顶盖焊是最后一道工序，它通过激光焊接工艺，将顶盖与壳体密封焊接在一起，是最重要的工序之一。

课题

1、传统PLC轨迹控制精度有限，焊接品质难以达到要求

2、焊接速度变化时，对于激光器触发难以实现跟随控制


3、传统PLC难以实现多轴同步控制

解决方案

1、轨迹控制技术的灵活运用

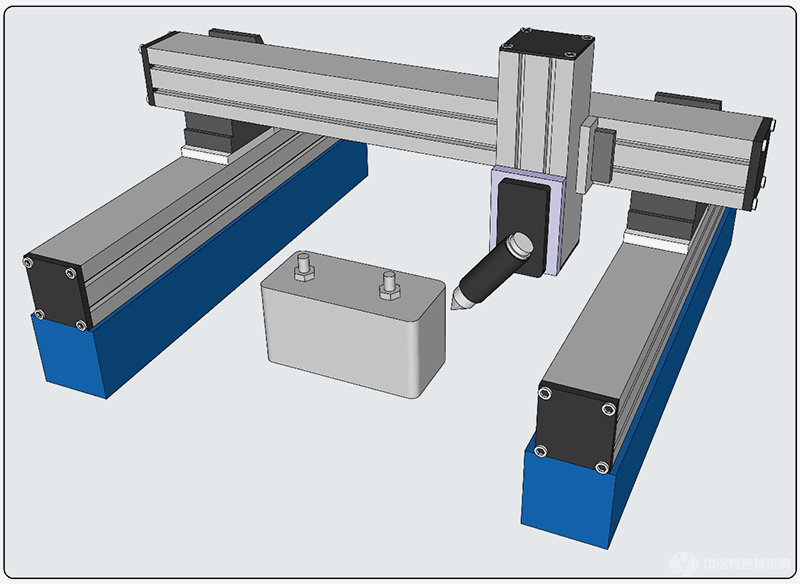

通过欧姆龙可编程多轴运动控制器CK系列，本身就可以完成大量G-code的执行工作，完成复杂的轨迹控制，并通过前瞻功能等优化轨迹，结合客户工艺需求完成激光焊接。


2、高速位置比较输出控制

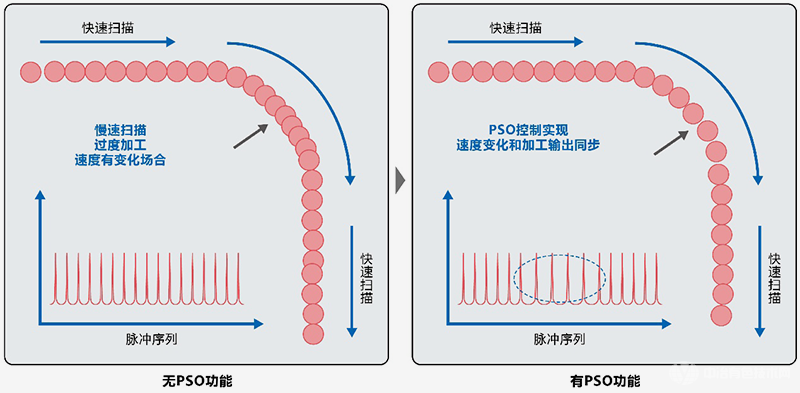

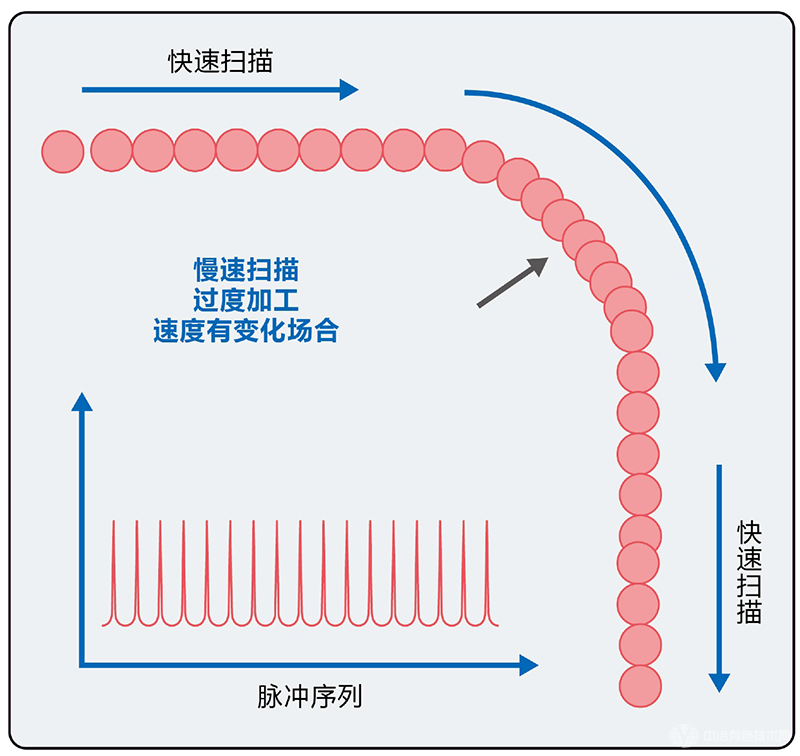

通过采集实时的编码器反馈进行位置比较，与激光器同步输出信号进行相位同步，在运动轨迹的所有阶段以恒定的空间（而非时间）间隔触发发射激光，解决了激光在加速、减速和转角段打出不均匀。


3、多轴同步控制

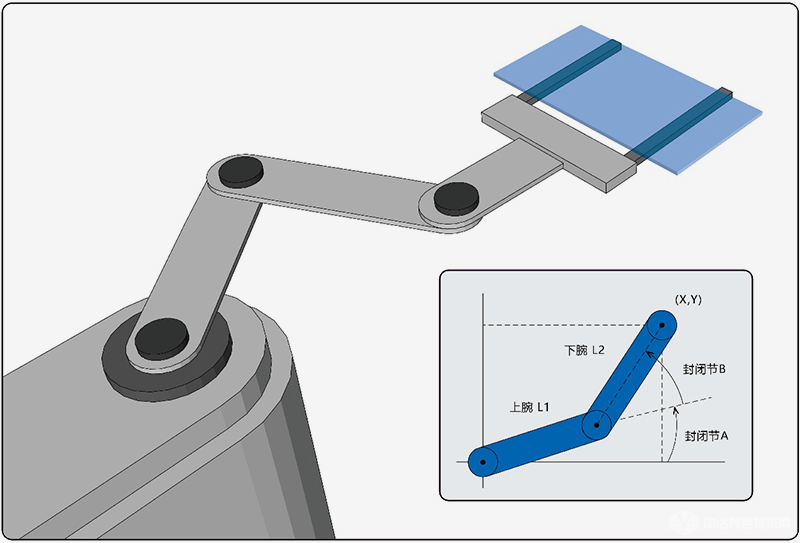

通过欧姆龙可编程多轴运动控制器CK系列，可实现机器人的高水平轨迹计算。运用最佳的速度控制和抑振控制算法，能以极高的精度进行机器人手部的位置控制。


控制系统

■ 可编程多轴运动控制器CK系列
■ AC伺服系统 1S系列

实现价值

稳定焊接速度：300mm/s
整机效率：18ppm

【经营层】

■ “提质、降本、增效”成为电池制造业的旋律，通过运动控制技术的迭代升级，实现更高效，更高品质的生产，且降低单个电池的制造成本、把握行业先机。

【管理层】

■ 欧姆龙可编程多轴运动控制器，兼容第三方产品，使客户拥有更多的选择空间，例如选择更为经济的电机与驱动器后，可提高设备价格优势。
■ 运动机构的定位以及检查的速度、精度提升，完全建立在控制系统与程序的优化，无需更改机械结构和运动时间，导入时间更快且成本更低。

【工程师层】

■ 设备速度与精度都得到显著提升，焊接速度从原本150mm/s，提升至300mm/s，且整机效率高达12ppm。
■ 欧姆龙可编程多轴运动控制器CK系列，本身就可以完成复杂的轨迹控制以及机器人的高水平轨迹计算等，调试简单，导入更快速。
