动态压差是指电池组在充放电过程中产生的内阻变化，而静态压差则是电池组在放电后的自放电现象导致的压力差异。这两种压差都可能会导致电池性能下降、寿命缩短和安全风险增加。锂离子电池广泛应用于电动汽车、储能系统和移动设备等领域，因其高能量密度和较长循环寿命而备受青睐。然而，电池组压差变大会直接影响电池的性能和寿命，从而限制了其应用领域的扩展。因此，解决这个问题对于推动可持续发展和清洁能源转型至关重要。
锂离子动力电池电池组在循环过程中压差变大(动态压差和静态压差)，主要有五个原因：
1.电芯容量衰减率不一致，导致容量一致性降低;
2.直流内阻增长不一致，导致内阻一致性降低;
3.温差大，导致表征内阻一致性差(一般来说，温度越高，直流内阻越低);
4.连接点异常(松动);
5.正常衰减;
基于上述四个原因，建议对电池组进行以下几个操作：
1.分析一下数据，看静态电压、动态电压最高和最低点是否有规律;
2.内阻测试，充放电温度评估;看是否有内阻异常，局部过热等情况;
如果能够发现某一支或某几支电芯异常，那就可以根据这个情况评估，是正常衰减还是异常衰减，异常衰减的是修复后继续使用，还是报废。
比如确实有一支电芯的内阻已经容量变得非常低，或者内阻非常大，或者连接点松动了，那就得想办法替换或修复，实在不行，就只能报废了。
如果是正常衰减，没有单支或某几支明显异常的情况，那就需要进行维护了，维护方法有以下两步：
1.均衡，将各个电芯间的静态电压调整成一致;
2.优化充放电工况：

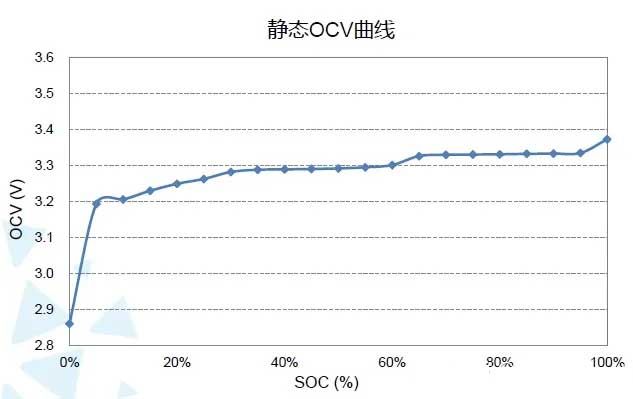

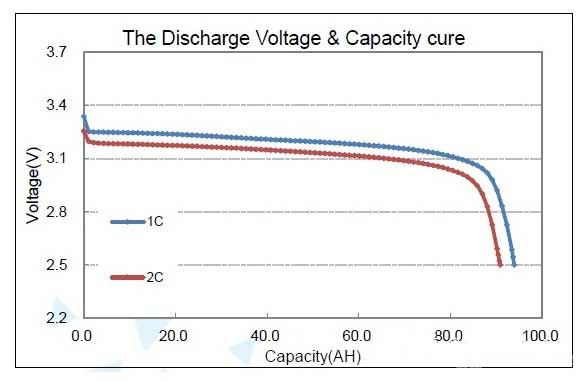

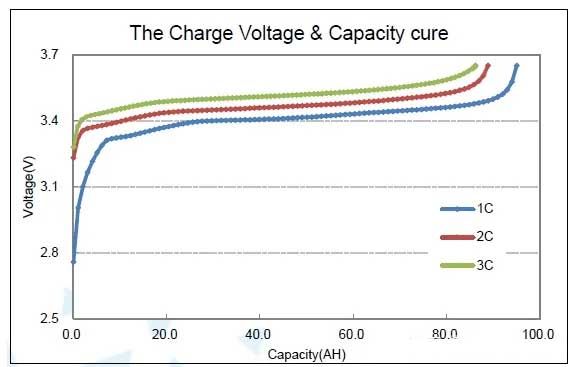

下图为LFP电芯的典型充放电曲线图和静态电压图，可以发现不管是动态电压还是静态电压，都有一个明显的平台区，在10%-90%之间比较平缓，在这个区域的压差一般也不会出现比较大的情况。
这样在均衡后就可以采用以下两种方式对充放电制度进行优化：
(1)降低充电截止电压，提高放电截止电压，这样可以把电压控制在平台区，能够起到缩小压差的作用，但也会降低电池组充放电容量。
(2)阶梯充放电，并减小末端充;/放电电流，一般来说 LFP电芯的充电末端和放电末端的压差是最大的，降低末端的电流，能减小DCR一致性对压差的影响。
总之，磷酸铁锂电池组电芯压差变大是一个常见的问题，但我们可以通过加强电池组的均衡性、管理和维护以及温度控制来解决这个问题。只有保持电池组的稳定运行，才能发挥磷酸铁锂电池的优势，提高其使用寿命和性能。
508
0
分享 0
举报 0
收藏 0
反对 0
点赞 0
中冶有色技术平台
换一批
