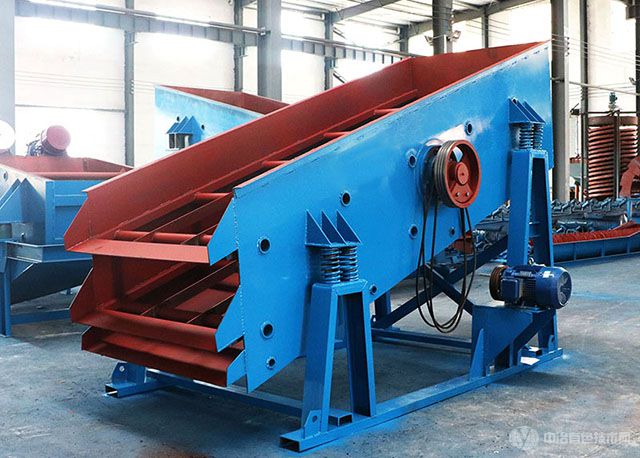

1720 一、产品介绍
广泛应用于YK圆振动筛或砂砾骨料、冶金选矿、煤炭、化工、电力等行业。 具有振动筛结构简单、性能可靠、处理量大、筛分干净、工作噪声低、安装、维护方便等优点。
YK圆振动筛因筛箱的运动轨迹为圆形或椭圆形而得名。 振幅可调节，材料筛分线长度可对多种材料进行多层筛分，各产品规格清晰，筛分效率高，适合煤炭分拣、选矿、砾石、建材、电力及化工等行业的筛分工作。
二、工作原理

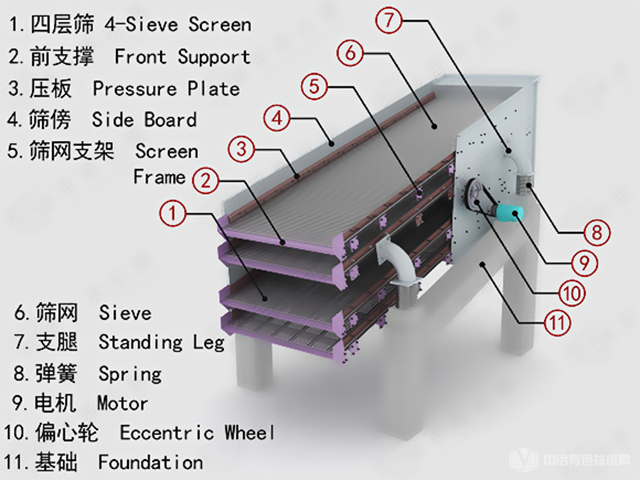

是以振动筛或弹簧为支撑弹性元件，以缸体的偏心激振器为振动源，通过偏心块的旋转产生激振力，从而使筛箱产生圆周往复运动的设备。 材料在倾斜的筛面上连续进行近似圆的弹性滚动运动，通过与重复筛孔比较，小于筛孔尺寸的材料通过筛子，大于筛孔尺寸的材料在筛面上，完成筛分过程。
振动筛工作时，电机通过驱动器使激振器的偏心体产生高速旋转。 运转中的偏心块产生较大的离心力，使筛箱产生一定振幅的圆周运动，筛上的材料在倾斜的筛面受到从筛箱传递的冲击力而产生连续的投掷运动，在材料与筛面相遇的过程中使小于筛孔的粒子通过筛子，实现分级。
三、产品的特点
1、性能稳定，筛选效率高
加强振动筛设备激振器的设计，采用滑块偏心作为激振力，激振力强，振动源更稳定。 筛分效率高、处理量大、寿命长、功耗低、噪声小。
2、可以从多个网格中选择
为了满足破碎中粗碎、中细碎后各种分级工作的要求，我们为圆振动筛配置了多种筛子，有锰钢丝、聚氨酯、冲孔网等，用户可以自行选择不同的筛子层数和规格，简单易行
3、可从多种支持中选择
振动筛可用弹簧或橡胶复合弹簧，具有寿命长、噪声小、耐腐蚀、过共振区平稳、噪声低、对地基冲击小等优点。
4、侧板无焊接点，高强度铆钉紧固，避免扭曲
振动筛侧板与梁、加强梁之间采用高强度铆钉连接，无焊接应力，运行更稳定，筛子整体受力更合理，有效避免了力的不均匀导致的扭曲变形。
5、结构简单，维修方便
振动筛主机结构非常简单，电机安装在浮动支座上，通过设备和三角皮带直接连接，可以有效提高电机受到的冲击，大大提高了电机和三角皮带的寿命，减少了维修的投入； 采用润滑脂润滑，便于维护。
四、技术参数
|
规格 |
筛网规格 |
筛孔尺寸 |
筛网层数 |
进料尺寸 |
处理能力 |
电机功率 |
设备重量 |
|
YK-1020 |
1000×2000 |
5-50 |
1-2 |
60 |
20-30 |
3 |
1.8 |
|
YK-1230 |
1200×3000 |
5-50 |
1-3 |
60 |
30-50 |
5.5 |
2..6 |
|
YK-1236 |
1200×3600 |
5-50 |
1-3 |
60 |
30-50 |
5.5 |
2..6 |
|
YK-1245 |
1200×4500 |
5-50 |
1-4 |
60 |
30-70 |
7.5 |
3.1 |
|
YK-1540 |
1500×4000 |
5-50 |
1-4 |
60 |
40-90 |
11-15 |
5.3 |
|
YK-1548 |
1500×4800 |
5-50 |
1-4 |
60 |
50-120 |
11-15 |
6 |
|
YK-1848 |
1800×4800 |
5-80 |
1-4 |
80 |
60-160 |
22-30 |
6.9 |
|
YK-1860 |
1800×6000 |
5-80 |
1-4 |
80 |
70-250 |
22-37 |
7.7 |
|
YK-2160 |
2100×6000 |
5-100 |
1-4 |
100 |
100-350 |
22-45 |
9 |
|
YK-2470 |
2400×7000 |
5-120 |
1-5 |
120 |
150-500 |
30-45 |
12 |
|
YK-2770 |
2700×7000 |
5-120 |
1-5 |
150 |
200-600 |
30×2 |
14 |
|
YK-3080 |
3000×8000 |
5-150 |
1-5 |
150 |
300-800 |
37×2 |
18 |
