超声探伤设备

超声探伤设备

460
规格/型号：Echomac®FD-6/6A
品牌：科皕检测
应用领域：检测设备
产地：福建 - 厦门
厂家/供应商：厦门科皕检测科技股份有限公司
咨询电话:：19959868999（请说明信息源自“中冶有色网”）
更新时间：2025-04-02
级别：待认证

超声探伤设备说明介绍

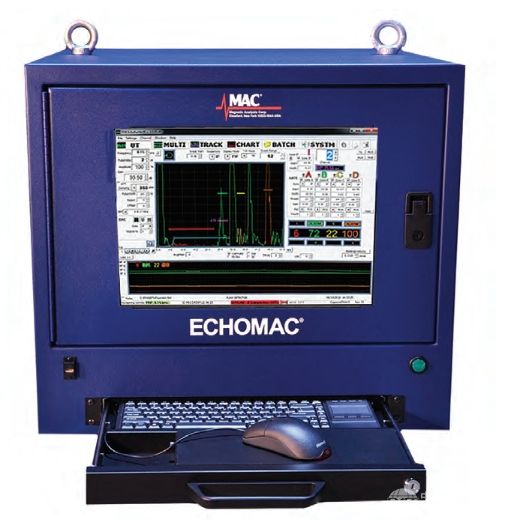

Echomac®FD-6/6A超声探伤设备

Echomac®FD-6/6A超声探伤设备


产品介绍

Echomac® FD-6/6A 超声波检测设备主要用于管材和棒材缺陷检测、测厚及测径。

仪器特点

FD6A已于2016-9-6通过GE认证(PT3TF31 Class A& B, P29TF82 Class A & B)

检测信号、闸门以及设置的生动、实时、无闪烁全彩显示

更高的信噪比

更高的检测结果重复性一台仪器最多可配备32个通道

16档阻尼调节保证更好的分辨率多个带通滤波器选择

负方波脉冲回波或一发一收透射传输模式优化了探头效率

符合API、ASTM和EN标准

技术参数

脉冲电压

500欧姆阻尼时最大电压225 Vp，(0 至 100%可调，步进1%)

脉冲宽度

30 至 500 ns (调节步进5 ns)

阻尼 50 至 350 欧姆 (调节步进20 欧姆)
上升时间

10 ns 或更少

脉冲重复频率(PRF) 10 Hz 至 15 kHz (调节步进10Hz)

脉冲延迟 1 至 1000 μs (调节步进1 μs)

运行模式 脉冲-回波或透射传输模式 (一发一收)

脉冲接收器

增益范围

0 至 100 dB (调节步进0.1 dB )

微分增益

在增益范围内每个闸门区间的灵敏度可以单独调节

频率范围(-3dB)

0.6 Hz 至 27 MHz

带通滤波器(-3dB)

0.6-2.0 MHz，0.8-17.0 MHz，1.1-5.0 MHz，2.0-10.0 MHz，5.0-15 MHz及12-27 MHz

输入阻抗

1000 欧姆

示波器显示

全波FE、正半波PHE、负半波NHE和射频RF

线性抑制

数字式 (0 至 40%，调节步进1%)

A-扫描显示

数字化

100 MHz，8 位，每个通道独立

深度 500 点

范围 1 μs 或更大

同步 带有延迟的初始脉冲IP或交界面IF同步

应用领域

检测碳钢、双相不锈钢、不锈钢、铝、钛、铜以及其他金属与合金；

检测缺陷、测量尺寸与壁厚；

检测管材与棒材内部的缺陷与夹杂物；

检测管材的椭圆度和偏心率；

检测焊管焊接之前的带材；

升级和/或替换旧的超声波检测设备和系统；

与超声波旋转体、旋转管材、喷水式、浸没式检测系统配合使用。
