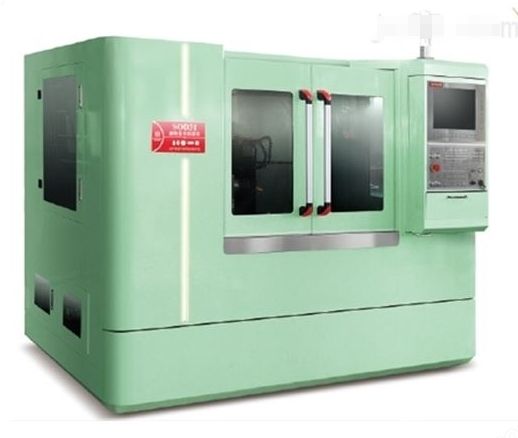

豪特曼高精密数控异形磨床
产品型号:SOD31
品 牌:豪特曼/HOTMAN
厂商性质:生产商
所 在 地:东莞市
产品简介
表面粗糙度Ra：0.25μm
布局形式：卧式
产地：国产
加工材质：硬金属,软金属,合金,钢结构,塑料,纤维,板材,橡胶,玻璃,陶瓷,石材,磁性材料,其他
加工用途：外圆柱面,外锥面,非球面,成型表面
界面语言：中文
类型：数控,高精度,万能,高速磨削长度150mm
磨削：类型湿式磨削
直径：200mm
砂轮(外径×宽×内径)：Φ405*40*127mm
售后保修期：12个月
数控系统力士乐/Rexroth
外形尺寸(长×宽×高)：2230×1500×1950mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量：4000kg
自动化程度：自动
最大回转直径：200mm
豪特曼高精密数控异形磨床SOD31，可以实现对椭圆、偏心、多边形等异形工件的精密磨削，基座采用FC30高级铸铁一次成型，并经过6个月以上时效处理，消除预应力。研磨进给采用先进的直线电机推动，能获得平顺运动、优异的精度和重复性及较长的使用寿命。针对同一工件上的异形部分可以一次装夹磨削完成。
详情介绍
序号项目名称产地厂牌/型号数量
1CNC数控系统(二次开发)日本铼钠克1套
2直线电机日本沙迪克2套
3砂轮电主轴广州DAKE1支
4电主轴油冷装置广州DAKE1套
5光栅尺德国海德汉1套
6工作头传动伺服电机日本安川1套
7直线导轨日本THK3套
8滚珠丝杆日本THK3套
9全自动注油器中国台湾宝腾1套
10水泵驱动马达中国台湾BAOYUAN或宝腾1组
11开关按钮/接触器/继电器日本日本富士1组
12油路构件中国台湾漳化振荣1组
13油雾回收装置东莞普科1套
14三爪卡盘中国台湾千岛1套
15润滑油装置中国台湾宝腾1组
16钻石修整笔中国台湾一品1支
17床台角度调整装置东莞豪特曼1组
18工作头旋转电机(选配)德国陆斯特1套
19防水钣金东莞豪特曼定制1组
20水平调整螺丝及垫块东莞豪特曼1组
21电控箱制冷空调中国台湾科瑞1套
22操作手册、零件手册、检验报告东莞豪特曼1套
豪特曼高精密数控异形磨床SOD31 可磨削多种异形工件，一次装夹，可在同一种工件上磨出多种形状，针对模具行业用途广泛，轻松、快捷的代替原有手工磨异形的低效率。
豪特曼磨削设备的预验收机制，保障完成满足客户的要求后才实施采购，大限度保障客户资金安全：
1、预验收的条件：
(1)买方需在合同及技术协议签订前提供确认的磨削工件相关图纸、实样和试验规范要求;
(2)卖方对买方所提供的所有技术资料，负有保密的责任;
(3)预验收时间将由卖方在预验收前15天通知买方，买方准备好相关工件10支发给卖方或买方根据情况带工件到卖方工厂现场验收。
(4)卖方应在买方人员到达设备生产厂前，做好预验收的准备工作。
(5)砂轮参数将由卖方根据客户提供图纸自行选配，合同签定后配置相关砂轮。
2、预验收内容和标准：买卖双方达成的验收规范，按买方提供的图纸标准进行。
(1)设备外观检查。
(2)设备的操作，维修的方便性(依照卖方机床设备之设计为准)。
(3)设备的强度，刚性对质量的影响(依卖方提供之设备精度检验表为准)
(4)设备运行的实测记录(空、满负荷运转时间、内容等)。
(5)设备的各主要性能指标实测记录。
(6)对主要零部件的检验记录抽查和装配记录抽查内容。
(7)对重要配件的确认。
(8)对可磨削的产品连续加工10件，达到图纸要求，且设备运行正常。
(9) 预验收工件在磨削过程中允许卖方加工出的废品将与合格试件或可与出货机台一起运买方。
3、在预验收过程中买方有权对设备提出合理的整改意见，经双方同意后卖方可以整改;
4、预验收合格，卖方签署预验收文件后，卖方才可发运该设备给买方。
