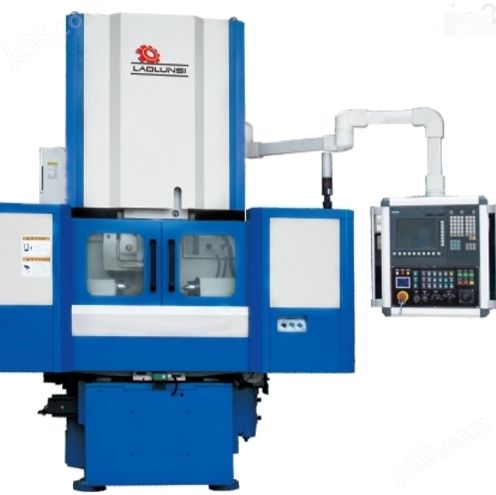

数控双轴剃齿机
品牌 劳伦斯/LAOLUNSI
型号 YL4232CNC
厂商性质 生产商
所在地 台州市
产品简介
产地：国产
加工齿类型：直齿,锥齿,斜齿,其他
加工工件类型：圆柱齿轮,多联齿轮,花键齿轮,锥齿轮,台肩齿轮
界面语言：中文,英文,韩语,其他语言
精度：6
控制形式：数控
售后保修期：12个月
数控系统：西门子/SIEMENS
外形尺寸(长×宽×高)：1900*2100*2850mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量：4500kg
主电机功率：11kw
最大加工模数：8mm
最大加工直径：320mm
作用对象材质：软金属,塑料,其他
YL4232CNC劳伦斯牌数控双轴剃齿机齿轮加工机床是一种齿轮精加工切削机床，广泛用于加工各类直齿圆柱齿轮，斜齿轮，轴齿轮，鼓形齿及小锥度齿等.本机床自动化程度高，刚性好，效率高，性能齐全，操作方便。特别适合于成批大量生产汽车，摩托车，拖拉机，机床及一般机械行业的齿轮加工，并可根据用户需求提供相应附件，盘齿、轴齿上下料机构，还可以配置工件辅助支撑，以方便细长轴加工.
详细介绍
YL4232CNC劳伦斯牌数控双轴剃齿机齿轮加工机床系纵向布局两轴数控剃齿机(控制径向，轴向)伺服电机驱动.具有轴向，径向两种剃削方式，可剃鼓形齿和小锥度齿.机床由床身、工作台、仿形机构、左、右架、滑板、立柱、刀架、传动箱等主要部件组成，并配备单独的液压站和磁性排屑器，独立电气柜、置于机床后面。
二、机床主要性能
1，YL4232CNC劳伦斯牌数控双轴剃齿机齿轮加工机床为两轴数控,轴向进给及径向进给采用交流伺服电机驱动,CNC控制系数控制。通过编制零件加工程序就可实现轴向剃齿、径向剃齿自动循环。
2，右移动和送料机构为液压控制。左、右移动配有相应标尺，使替换加工零件时的机床调整大为简化
3，机床带仿形机构可加工鼓形式齿和小锥度齿。
4，轴向进给及径向进给采用了精密无间歇，加预紧力的滚珠丝杆。工作台移动导轨，仿形支架导轨为直线滚动导轨.
5,刀架部件剃齿刀旋转由变频电机控制，实现无级变速及变向. 剃齿刀锁紧采用了快换装置，省时省力.
6,具有粗精剃齿性能，通过改变零件程序，机床就可自动变径向进给速度，适应径向进给量的变化同时工作台移动速度在一次加工中可以自动变速实现粗精剃齿。
7, 防护门采用了电子锁，增加了机床安全性.(选件)
8, 机床导轨润滑采用集中润滑系统，可定时定量自动润滑.
9, 独立的液压站, 独立的排屑系统。液压，冷却与主机分离减少机床热变形并便于清洁、维修.
三、机床主要参数
1项目单位技术参数
2大工件直径 外齿轮 mm320
3大模数mm8(轴向剃)
4大模数mm6(径向剃)
5工件间大距离：mm580
6件轴线与剃齿刀中心距 大mm270
7工件轴线与剃齿刀中心距 小mm15
8刀架回转角度deg±30
9剃齿刀转速mm/min10～270(无级)
10工作台轴向进给速度Mm/min10-450
11径向进给速度范围mm/min0～0.05
12工作台大轴向行程长度mm180
13径向进给大速度mm/min270
14刀具大外径mm240
15刀具孔径mm63.5
16机床净重 Kg4500
17机床外形尺寸(长X宽X高)mm1910×2100×2850
