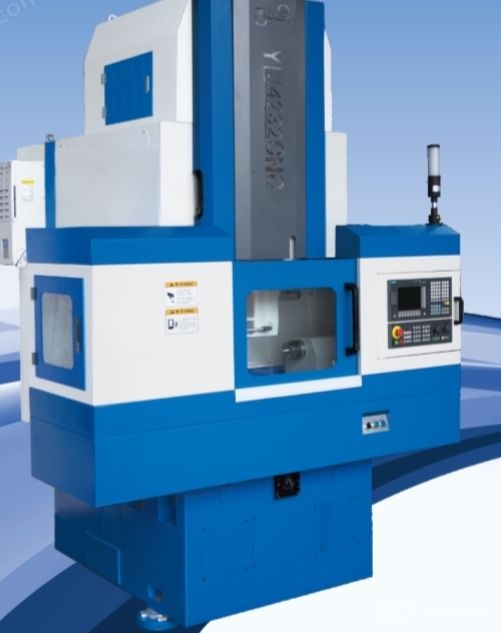

劳伦斯牌数控单轴剃齿机齿轮加工机床 YLJ4232CNC 是一种齿轮精加工切削机床，广泛用于加工各类直齿圆柱齿轮，斜齿轮及轴齿轮等金属工件.本机床自动化程度高，刚性好，效率高，性能齐全，操作方便。特别适合于成批大量生产的汽车，摩托车，拖拉机，机床及一般机械行业，并可根据用户的需求提供相应的附件，盘齿、轴齿上下料机构，还可以配置工件辅助支撑，以方便细长轴的加工.
详细介绍
劳伦斯牌数控单轴剃齿机齿轮加工机床 YLJ4232CNC 系纵向布局的数控径向剃齿机，由床身、工作台、左、右架、滑板、立柱、刀架、传动箱等主要部件组成，并配备单独的液压站和磁性排屑器，独立的电气柜、置于机床后面。
劳伦斯牌数控单轴剃齿机齿轮加工机床 YLJ4232CNC 主要技术特点
1、机床刚性好，抗振性强，动态精度高
本机床采用流行的纵向部局，机床的主要部件如床身、立柱、工作台、滑板、刀架等均采用优质灰铸铁，壁厚适宜，筋格布局合理，整体具有足够质量，大大提高了机床的刚度和抗振性能，终保证了机床具有较高的动态精度。
2、机床工作效率高，精度保持性好
刀架及左右均采用高精度轴承，径向进给采用精密无间隙，加预紧力的滚珠丝杆结构, 其定位精度和重复定位精度高, 滑板上下运动和剃齿刀的旋转运动则采用高精度的蜗杆和蜗轮传动，分度精度高，运行平稳;机床导轨采用目前国内优质的耐磨涂层技术,具有良好的磨擦性能，消除了导轨低速时的爬行现象，同时又为系统提供了合适的阻尼，是目前数控剃齿机使用的新型结构。简洁牢靠的传动保证了机床的工作精度稳定可靠，使得机床具有高速度、高精度且精度保持性好等特点，
4、防护考虑周全，操作维修方便
本机床为立式纵向布局结构，配备单独电气柜(采用掉挂式操作面板有效地提高了机床空间利用率)、液压站、润滑站和磁性排屑机，机床结构布局合理，工作区防护安全，操作便捷，维护简单。机床设计时，利用人机工程学原理，在满足机床性能要求的同时，充分考虑操作者的工作习惯、操作疲劳极限等诸方面因素，使操作者尽可能在安全舒适的环境下工作，同时机床的控制系统也具有强大的保护功能，在诸如超程、过载、失压或其它故障发生时均立即停机报警，确保人机安全。
主要技术规格及参数
项目内容
Description 单位
Unit 技术参数
Specification
大工件直径 外齿轮
Max.workpiece dia extend gear mm 320
大模数
Max.module mm 6
工件间大距离：
Max.distance between centers of head-stock and tailstock mm 580
工件轴线与剃齿刀中心距 大
Disstance between centric max mm280
工件轴线与剃齿刀中心距 小
Lines of workpiece and cutter minmm110
刀架回转角度
Swing angle of cutter head deg ±30
剃齿刀转速
Rotating spead of cutter(8 steps) mm/min10～270(无级)
进给量
Radial feed mm不等量
径向进给速度范围
Range of radial infeed mm/min 0～0.05
径向进给量小增量
Min.increment of radial feed mm 0.001
径向进给大速度
mm/min 270
机床外形尺寸(长X宽X高)
Overall dimensions(L×W×H)mm1910×2100×2850
机床净重
Net weight apprex Kg 4500
