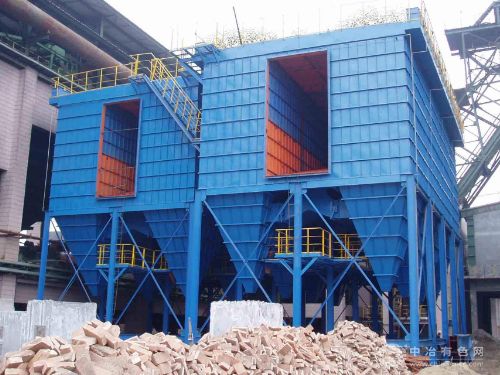

气箱式布袋除尘器
气箱式布袋除尘器的构成：
(1)壳体部分：包括清洁室(或称气体净化箱、所箱)、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管：过滤室内设有滤及其骨架。
(2)灰斗及卸灰机构：有灰斗和按不同系列、不同的粉尘浓度，分别设置螺旋输送机，空气输送斜槽和刚性叶轮卸料器(卸灰阀)。
(3)进出风箱体：包括进出风管路及中隔板。单排(或单列)结构布置在壳体一侧，双排(或称双列)结构布置在壳体中间：32系列较小无箱体，进出风管路分别接于灰斗与清洁室上。
(4)脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。
(5)压缩空气管路及减压装置、油水分离器、油雾器等。
(6)支柱及立式笼梯、栏杆。
工作原理
含尘气体从除尘器进出风箱的进风口(32系列从灰斗进)进入经斜隔板转向至灰斗，同时气流速度变慢，由于惯性作用，气体中的粗颗粒粉尘落入灰斗，细小尘粒随气流折而向上进入过滤室，粉尘附着于滤袋的外表，净化后的气体透过滤袋进入上部清洁室，由各分清洁室汇集经出风口中，由收尘系统的主风机吸出而排入大气。
随着过滤过程的不断进行，附着于滤袋外表的粉尘逐渐增多，气流通过的阻力也逐渐增大。当过到阻力值时(例1770Pa)，根据需要可以手动，也可以经过定太或定时清灰程序电控仪，自动控制启动除尘器的个分室的提升阀关闭，切断通过滤室的气流，再开启电磁脉冲阀释放的高压压缩空气，对个分室气箱内所有滤袋进行脉冲喷吹清灰(停风清灰)，使每一个滤袋突然鼓胀，从而震落袋表积附的灰尘，使袋内外压差恢复到开始使用状态，粉尘沉落不敷出灰斗，随后程控仪按规定间隔时间打开提升阀，恢复室的过滤，再启动室的提升阀，关闭室的过滤气流，开启分室的电磁脉冲阀释放高压压缩空气，对分室分箱内所有滤袋进行停风脉冲喷吹清灰，分室滤袋上的粉尘，之后程控仪打开分室提升阀，恢复分室的过滤。此后按预先规定的电控程序对第三分室、第三分室……的滤袋进行停风喷吹清灰，直至后一个分室清灰完毕，关闭电控仪，除尘器恢复正式过滤收尘。对滤袋停风及喷吹的时间，分室之间的间隔时间，清灰周期由程控仪进行控制，各时间均为可调。
