微机控制冲击试验机

微机控制冲击试验机

178
规格/型号:JBW-300B
品牌:计测
应用领域:检测设备
产地:山东 - 济南
厂家/供应商:计测(山东)试验机有限公司
咨询电话::0531-87189887(请说明信息源自“中冶有色网”)
更新时间:2025-05-26
级别:待认证

微机控制冲击试验机说明介绍

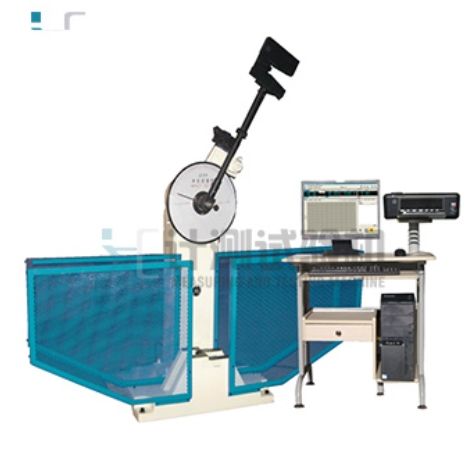

微机控制冲击试验机(JBW-300B)

微机控制冲击试验机(JBW-300B)


本冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能,以便判断材料在动负荷下的性质

用途及特点:

本冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能,以便判断材料在动负荷下的性质。

本试验机按照国家标准GB/T3808-2002《摆锤式冲击试验机》开发生产,按国标GB/T229-2007《金属夏比缺口冲击试验方法》对金属材料进行冲击试验,最大冲击能量为300J,并附带150J摆锤一个,所用试样断面为10×10mm;试验机具有较大的冲击能量,所以主要供试验冲击韧性较大的黑色金属,如钢铁及其合金。

本试验机操作上采用PLC控制,实现半自动控制,所有触点为非接触式,无松动现象,所有控制部分为弱电控制,无过流烧坏现象,带有报警功能,故障率低、安全、可靠。在冲断试样后利用剩余能量即自动扬摆,准备做下次冲击试验,所以在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造厂等部门更能体现其优越性。

标准配置:

1.主机一台;

2.150J、300J摆锤各一个;

3.试样对中辅具一套;

4.联想电脑、打印机一台;

5.数据处理与控制软件。

6.松下PLC控制器一只。

7.防护网一套

主要特点:

1.采用高精度轴承,轴承摩擦力小,空摆冲击吸收功小于0.3%。

2.挂摆装置采用缓冲设计,避免了挂摆时的冲击及对它可能造成的损伤,摆锤落角恒久不变。

3.摆轴采用悬臂梁方式支承,结构简单,加工精度高。

4.冲击刀采用螺钉紧固安装,更换简单方便。高刚性插头及摆杆,防止摆锤在冲击完试样后在轴向和径向上的抖动。

5.采用工业用PLC控制系统控制摆锤动作,高精度的旋转编码器来获取摆锤的实时位置,系统稳定、可靠,数据准确。

6.信号采集电路采用了性能优异的光电传感器和接近传感器,动作快速、稳定,实现了安全可靠的无接触信号动作。

7.联想品牌电脑可实时显示摆锤角度和试验结果,方便的输入各种参数,操作简单。

产品参数:

1.最大冲击能量:150J、300J

2.摆锤力矩(冲击常数):80.3848N·m、160.7695N·m

3.角度最小分辨力:0.1°

4.摆锤预扬角:150°

5.摆锤中心至冲击点(试样中心)距离:750mm

6.冲击速度:5.2m/s

7.试样支座跨距:40mm

8.试样支座钳口圆弧半径:R1-1.5

9.试样支座支承面后倾角:11°±1°

10.冲击刀圆弧半径:R2-2.5(美标R8)

11.冲击刀夹角:30°

12.冲击刀厚度:16mm

13.试样规格(长×宽×高):55×10×10mm

55×10×7.5mm

55×10×5mm

14.试验机外形尺寸:810×510×1420mm

15.试验机净重:420kg

16.电源:交流三相四线380V±10%50Hz、250W(主电机)

17.环境条件:周围环境无腐蚀介质,无震动,无强电磁场干扰.
