智能自动金相切割机

智能自动金相切割机

158
规格/型号:ZQ-100
品牌:中研
应用领域:加工设备
产地:上海 - 上海
厂家/供应商:上海中研仪器制造有限公司
咨询电话::15201957696(请说明信息源自“中冶有色网”)
更新时间:2025-05-26
级别:待认证

智能自动金相切割机说明介绍

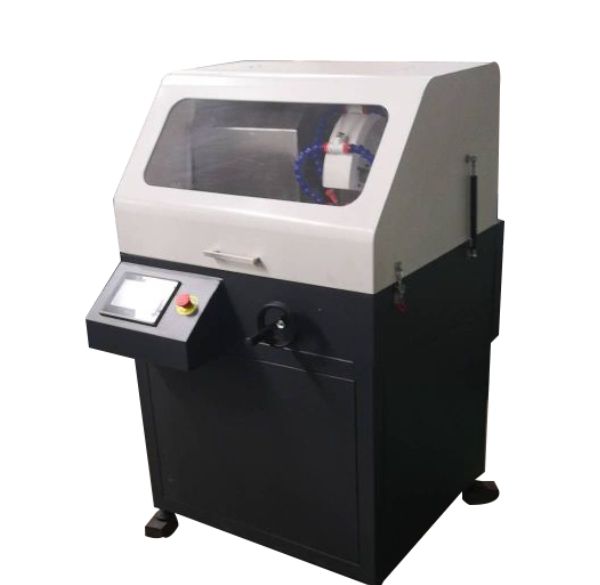

智能自动金相切割机

智能自动金相切割机


ZQ-100

产品介绍

用于金属类(汽车零部件、机加工件)、热处理件、晶体、陶瓷类样件的精密切割取样;如轴杆、轴套、齿轮盘、陶瓷块等材料。

ZQ系列是为满足精确定位切割、多重定位切割而设计的一款立地一体式精密智能自动金相切割机;采用大彩色触摸屏,PLC控制系统。分体式双层可移动精密定位平台,满足各种不规则件取平薄片的精密要求。进刀行程任意设定,切割速度1--100mm/分无极调速,并可根据切割情况随时进行在线调整;适用于各种不同材料样件的精密切割取样。(切割后的工件不需研磨抛光处理,可直接进行显微硬度测试等检测)。

技术规格参数:

型号:ZQ-100、ZQ-100A

主轴转速:2840r/min、100-3000r/min(无极调速)

平台X移动:手动50mm/自动50mm

X轴速度:0-100mm(无极调速)

平台Y行程:自动/手动(240mm)

平台Y速度:0-200mm(无极调速)

控制系统:8寸彩色触摸屏、PLC控制系统

最大切割直径: 110mm

切割方式:智能自动/手动

送给方式:进退比任意设定

有效进刀距离:220mm

完成量追踪:液晶数显 (时时显示)

切割台尺寸:310X250mm

切割片规格:(300-350)X2.0X32mm

加持台规格:分体式双层可移动平台

切割速度:1-100mm/分钟(无极调速)

在线调速:任意调整(1-100mm/分钟)

进刀距离:任意设定(0-200mm)

复位方式:自动复位( 完成量追踪)

冷却系统:自动(水冷4通道)

水箱容量:80L

电机功率:4.0KW

机台形式:立地一体式

电源:380V

重量:360KG

标准配置:

主机一台

冷却系统一套

Y向移动平台一套(主机上)

X/Y双向定位平台一套(主机上)

推进夹具两付

随机工具一套

精切片两块

技术文件:说明书一份、合格证一份、保修卡一份

选配:圆盘夹具、齿条夹具、万能夹具、纵剖夹具

其他 :特殊工件可定做
