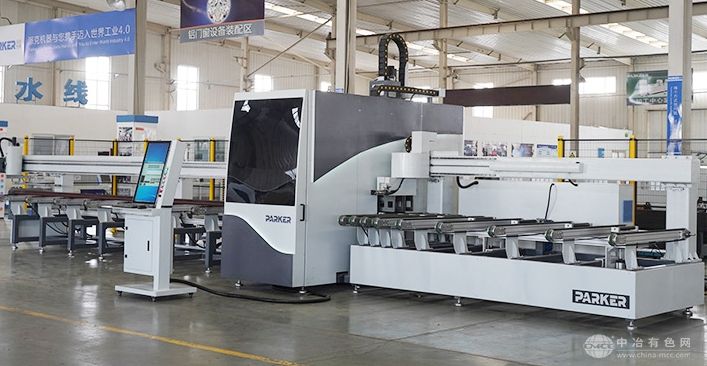

新型双根智能超效锯切中心

新型双根智能超效锯切中心

313
规格/型号:A9-S
品牌:派克诺尔
应用领域:材料制备
产地:山东 - 济南
厂家/供应商:山东派克诺尔机器有限公司
咨询电话::0531-88075688(请说明信息源自“中冶有色网”)
更新时间:2025-06-06
级别:待认证

新型双根智能超效锯切中心说明介绍

新型双根智能超效锯切中心

山东派克诺尔机器有限公司生产的新型双根智能超效锯切中心,品牌:派克诺尔,型号:A9-S,产地:山东·济南,厂商性质:生产商。


新型双根智能超效锯切中心


一、技术参数


电源 AC 380V 50Hz 三相四线制

总功率 15kw

耗气量 200L/min

气压需求 0.5MPa – 0.8MPa

重量 约 10t

外形尺寸 13000mm×3900mm×3360mm/2500mm(长x宽x高)

锯片规格 锯片单个Φ550(一共2)

锯片主轴电机 3.0kw 50Hz (单个)

切割角度 ±45°及90°

45°切割型材端面 170x130mm(宽x高)

90度切割型材端面 170x190mm(宽x高)

下料长度 230mm(最短与型材宽度有关)~6300mm

长度下料精度 ±0.1mm

型材最大长度 6300mm

上料区储型材存储数量 6根

一次切料数量 2根

送料机械手行程 7360mm

送料机械手运行速度 40m/min(即0.67m/s)

出料机械手行程 750mm

出料机械手运行速度 40m/min(即0.67m/s)

锯片垂直运行速度 0~15m/min(即0.25m/s)


二、设备剖析


1、输送段

(1)功能

机械手

①X轴采用施耐德电机配上减速机通过齿轮、齿条啮合方式在扁平导轨上完成伺服驱动,行程为7360mm;

②Y轴、Z轴采用伺服驱动,行程均为175mm;

③机械手数量共计2个,可对2根料完成同步输送,也可单根输送或双根同步输送;

④机械手最前端压钳通过攻丝、螺母锁紧,实现压钳的任意角度的选择及固定,方便对不同料的夹紧;


升降架

①升降架的起、落是通过底下4个气缸同步作业而实现。未了保证4个气缸起落同步,分别给各气缸添加辅助件CB,加以缓冲,并且上升到最高点和下降到最低点时,气缸的行程均处于最大和最小极限状态。

②升降架上面辊子的分布,越靠近机头处,辊子的分布越密集,保证切料精准、稳定。


测高仪

①测高仪装配在输送段最末端,用于检测加工料的高度,便于锯片自动化式的精准定位,提高加工效率和加工质量


2. 机头内部

(1)功能

①锯片机头座采用铸造件,添加了3个工艺孔,方便锯片电主轴的安装及拆卸②锯片前、后、上、下运动均采用施耐德电机通过丝杠在扁平导轨上完成伺服驱动。其中前、后运动单程的行程为2100mm,切料时运行速度15m/min(即0.25m/s),运行时间10s,切完料返回参考点,运行速度36m/min(即0.6m/s),运行时间5s,保证切料时间为15s一循环;上、下运动单程的行程为400mm,运行速度6m/min(即0.1m/s),运行时间4s;


注意:

**以上所述的运行速度、运行时间均为常规值。可根据料的尺寸、加工精度的不同,来进行宏观调控;

③锯片摆角(以主视图视角观看并分析)

前面锯片:通过气缸推拉,在导轨上进行上、下运动,锯片角度始终定格在﹣45°,安装方便;

后面锯片:通过气缸推拉配合角接触轴承,实现锯片﹢45°和90°的定位。


注意:

**只切90°料时,先将前面的锯片上升到最高点,然后将后面的锯片通过气缸推拉,实现锯片90°的定位;(图1)

**±45°交叉切料时,先将前面的锯片下降到最低点,然后将后面的锯片通过气缸推拉实现﹢45°的定位,此时两锯片即为±45°交叉切料状态; (图2)


⑤机头内部输送、输出口均有平压紧和上压紧,都采用气缸推拉锁紧

**平压紧每组夹紧装置均安装弹簧,保证每排料一次性都能够装夹牢固,解决部分料因自身宽度所存在的误差,而导致夹紧不到位的问题;

**上压紧以手摇的方式来完成前、后平移;

**托料辊摆放均布;

**平压紧夹具安装板均布开孔,在保证夹具安装可靠的情况下,既能够达到减重效果,又可以减少屑的堆积,便于铝屑落入排屑机内,集中清理。

如下图所示,机头内部平压紧,不工作状态和工作状态


⑥装饰板上附有灯带;

⑦机头内部装有1个摄像头、2个照明灯,方便操作人员随时观察作业情况及检修;


2、输出段

(1)机械结构

①输出段夹具的运动,通过气缸推来实现,气缸总行程750mm,运行速度40m/min(即0.67m/s),

②输出段夹具夹料方式:

不夹料的时候,大气缸处于完全收缩,而小气缸则完全伸出(既如同这种状态);

夹料的时候,大气缸推动夹具板向前运动,同时小气缸收缩,让夹具板回撤,通过前后夹击的方式将料夹紧取出;

**为了保证夹具板前、后运动过程中夹料精准、牢固,在机械结构中添加了直线轴承和弹簧,夹具板夹料表面加工出滚花,增大摩擦,方便取料;

③输出段同步带外表面附有花纹,增大与料的摩擦,避免料在传送过程中打滑;
