四通道超低频高温介电测量系统

四通道超低频高温介电测量系统

174
规格/型号:GWJDN-0.1HZ型
品牌:精科智创
应用领域:检测设备
产地:北京 - 北京
厂家/供应商:北京精科智创科技发展有限公司
咨询电话::15810615463(请说明信息源自“中冶有色网”)
更新时间:2025-06-09
级别:待认证

四通道超低频高温介电测量系统说明介绍

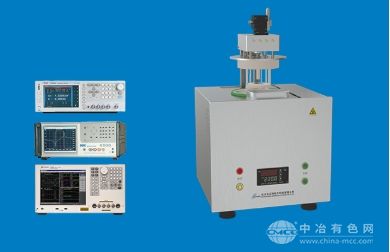

GWJDN-0.1HZ型四通道超低频高温介电测量系统

GWJDN-0.1HZ型四通道超低频高温介电测量系统


GWJDN-0.1HZ型四通道超低频高温介电测量系统应用于高温环境下材料、器件的导电、介电特性测量与分析,通过配置不同的测试设备,完成不同参数的测试。是一款超低频高低温四通道介电测试系统,性能优越,完全科研级别是国家科研院所和高等学府的首选设备。

一、主要用途:

1、测量以下参数随温度(T)、频率(f)、电平(V)、偏压(Vi)的变化规律:

2、测量电容(C)、电感(L)、电阻(R)、电抗(X)、阻抗(Z)、相位角(¢)、电导(G)、电纳(B)、导纳(Y)、损耗因子(D)、品质因素(Q)等参数,

3、同时计算获得反应材料导电、介电性能的复介电常数(εr)和介质损耗(D)参数。

4、可测试低温环境下材料、器件的介电性能

5、可以根据用户需求,定制开发居里温度点Tc、机电耦合系数Kp、机械品质因素Qm及磁导率μ等参数的测量与分析。系统集低温环境、温度控制、样品安装于一体;具有体积小、操作简单控温精度高等特点。

二、主要技术参数:

主要技术参数:

1、温度范围: -160℃-600℃,测温精度: 0.1℃

2、频率范围: 0.1HZ-20MHZ(高频可选)

3、分辨率:1HZ

4.升温速度: 1—20℃/min

5、控温模式: 程序控制,提供常温、变温、恒温、升温、降温等多种组合方式

6、通讯接口: RS-485

7、电极材质: 铂铱合金

8、上电极: 直径1.6mm球头电极,引线带同轴屏蔽层

9、下电极:直径26.8mm平面电极,引线带同轴屏蔽层

10、保护电极:  带保护电极,消除寄生电容、边界电容对测试的影响

11、电极干扰屏蔽:电极引线带同轴屏蔽,样品平台带屏蔽罩

12、夹具升降控制: 带程序和手动控制,可更换夹具的电动升降装置

13、热电偶 :热电偶探头与样品平台为同一热沉,测控温度与样品温度保持一致

14、无电极样品尺寸:直径小于40mm,厚度小于8mm

15、带电极样品尺寸: 直径小于26mm,厚度小于8mm

16、软件功能:自动分析数据,可以分类保存,样品和测量方案结合在一起,生成系统所需的实验方案,输出TXT、XLS、BMP等格式文件

18、测量方案:    提供灵活、丰富的测试设置功能,包括频率谱、阻抗谱、介电谱及其组合

17、标准极化样品:8片(10mm*1.5mm)

18、配套设备装置:能够配合ZJ-3和ZJ-6压电测试仪进行测量

19、配套设备装置:可以配置10MM,20MM,30MM,40MM压片夹具

20、测试电平:100mV—2V

21、输出阻抗:  100Ω

22、测试参数:Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac、Rdc、Vdc、Idc

23、基本准确度: 0.05%

24、显示:液晶显示

25、参数测量:多功能图形和参数测量

26、接口方式: RS232C或HANDLER
