设备介绍

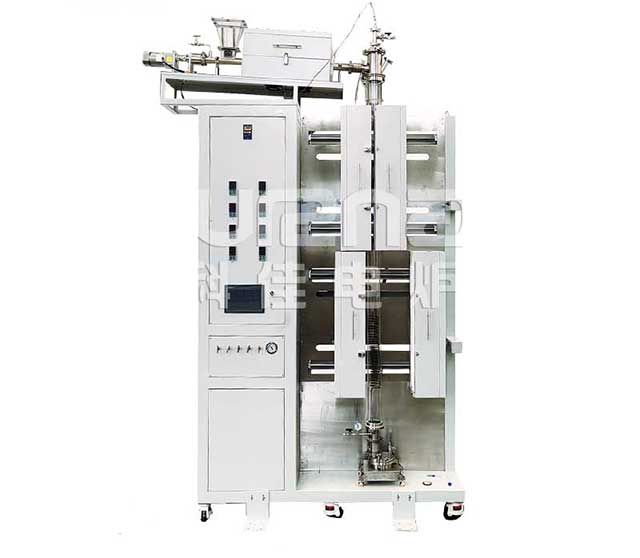

该高温立式管式炉主要由物料预热炉、反应炉、气体预热炉、控制柜、供气系统、进料装置、收料装置组成。炉膛采用轻质陶瓷纤维精制炉膛,左右滑动开启方便,可在多种惰性气氛条件下进行烧结;加热元件采用优质合金加热丝,加热速率快,耐高温、抗氧化、耐腐蚀、升温快;智能PID30段控温,控温精度高。
产品优势
手动立式滑轨开启结构
手动立式滑轨开启结构,反应炉和气体预热炉可独立打开,方便拿取样品
可实现复杂的热处理工艺
六个温区独立控温,可以在加热区内形成温度梯度或是形成较长的恒温区域
PID智能调节温控
PID 方式调节 30 段可编程,可设置多段升降温程序,具有超温及断偶报警功能
技术参数
设备名称 (带预热炉)立式管式炉
设备型号 KJ-TL1200-S80CK6
第一部分:物料预热炉 +进料装置
结构 双层壳体,手动上开启结构
工作温度 小于1000℃
温控系统 PID方式调节30段可编程自动控制
加热元件 优质电阻丝
炉管材质 优质金属管
石英炉管尺寸约 Φ80mmX1000mm (可按照客户要求定制)
温控保护 具有超温及断偶报警功能
加热速率 0~10 ℃/min可调
测温元件 N型热电偶测温
可密封进料装置 密封进料仓:上盖开启方便,容积约2L,预留进气口。
第二部分:反应炉+气体预热炉
结构 双层壳体,手动立式滑轨开启结构,反应炉和气体预热炉可独立打开。
最高温度 1200℃
温控系统 PID方式调节30段可编程自动控制
加热元件 优质电阻丝
炉管材质 优质定制异型石英管
石英炉管尺寸约 外径 100mmX2500mm (可按照客户要求定制)
加热区 约1800mm 六温区 每温区独立控温 (可按照客户要求定制)
温控保护 具有超温及断偶报警功能
加热速率 0~10 ℃/min可调
测温元件 N型热电偶测温
密封系统
顶部为双层水冷密封法兰,有自动进料口、手动进料口、可插入热电偶或取气杆且伸度可调的取气口、排气口
底部密封法兰有进气口,法兰下方连接密封收料仓,收料仓预留排气口
可通气体 任何惰性气体至微正压(小于0.02MPA)
第三部分:供气系统:4路质量流量控制系统 和控温系统集成在一个触屏上
气体通道 可同时连接4种气源
注:建议通惰性气体,如通危险气体请需方自备相关安全装置
流 量 计 质量流量计
