设备介绍

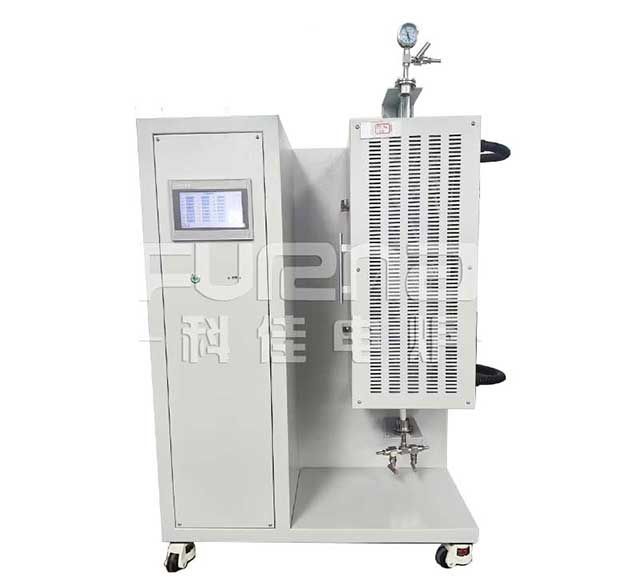

KJ-TL1200-S25LK5是一款流化床立式管式炉,专门针对粉末表面沉积的CVD实验,炉管为高纯石英管,炉管内部带有砂芯版,砂芯的孔径为50微米.粉末可放在多孔石英板上,气体可从炉管下端通入,通过多孔石英板使样品颗粒悬浮在加热区域,进行沉积实验。预留有进、出气口,
真空泵接口,可搭配真空泵使用。(注意:在通入气体悬浮起样品颗粒时,也许会因为气体流量过大会使颗粒穿过加热区,所以实验时要根据颗粒的大小尺寸来调节气体流量。)
产品优势
立式开启式设计
炉体设计为立式开启式,当实验结束后,可将炉体打开,拿出石英管,取出反应后的颗粒
可实现复杂的热处理工艺
五个温区独立控温,可以在加热区内形成温度梯度或是形成较长的恒温区域
智能温控系统
采用人工智能调节技术,具有 PID 调节、自整定功能并可编制 多段升降温程序
超温保护和报警
具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,超温保护和报警
触屏操作简单便捷
采用触屏操作,升降温数据可以记录,数据可存储可输出
优良的动密封系统
该炉炉管与法兰之间采用O型圈挤压密封、撤卸方便、可重复撤卸,气密性好
技术参数
立式管式炉部分
产品型号 KJ-TL1200-S25LK5
加热区长度 五温区,每个温区100mm,加热区总长500mm (可按照客户要求定制)
炉管尺寸 直径25*1200mm (可按照客户要求定制)
炉管材质 高纯石英管内置40-90微米砂芯板(订制)
工作温度 ≦1100℃
最高温度 1200℃
测温元件 N型热电偶测温,5支热电偶
温控系统 智能化 30 段PID可编程控制
温度控制系统采用人工智能调节技术,具有 PID 调节、自整定功能并可编制 多段升降温程序;
1、采用PID 方式调节控温,可设置多段升降温程序
2、控温精度±1ºC
3、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断
4、仪表具有温度自整定的功能
5、采用触屏操作,升降温数据可以记录,数据可存储可输出
控温精度 ±1℃
温控保护 具有超温和断偶保护功能
升温速率 建议10ºC/min,可以根据实验工艺调节
加热元件 电阻丝
炉膛材料 采用多晶纤维炉膛材料,材料保温性能好、反射率高、温场均衡
法兰 不锈钢真空法兰,拆卸方便
密封系统 该炉炉管与法兰之间采用O型圈挤压密封、撤卸方便、可重复撤卸,气密性好
流化区域 1.反应气体均匀地通过反应区
2.固体颗粒被通入的气体悬浮在加热区内
3.炉体设计为开启式,当实验结束后,可将炉体打开,拿出石英管,取出反应后的颗粒。
注意:在通入气体悬浮起样品颗粒时,也许会因为气体流量过大会使颗粒穿过加热区,所以实验时要根据颗粒的大小尺寸来调节气体流量
壳体结构 双层壳体结构带风冷系统,开启式
炉体结构 立式结构
进气控制 配有氩气浮子流量计,流量范围可根据用户要求选配
进出气口 两进一出,底部进气(两路进气口),上方出气
售后保障 12个月(易损件除外)
