LGJC-50D锂离子隔膜用50点电极法电压击穿试验仪

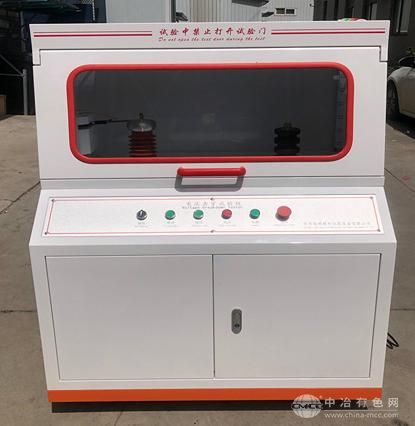

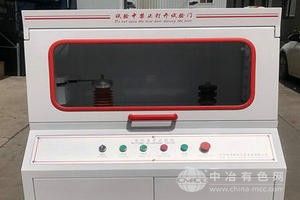

LGJC-50D锂离子隔膜用50点电极法电压击穿试验仪该仪器是根据《GB/T36363-2018锂离子电池用聚烯烃隔膜》、GB/T13542-2006、IEC60674-2:1988电气用塑料薄膜标准要求设计的50点电极法设计的高压试验装置。主要用于电气用
锂电池隔膜，聚氨脂薄膜、塑料薄膜、聚丙稀薄膜等绝缘材料在给定直流电压下每平方米的击穿电压值。该仪器应采用电极三轴自动定点移动系统、工业级8寸高分辨率彩色液晶触摸屏进行操作，具有自动测试、自动稳压、自动处理试验结果等功能。控制界面简洁美观，操作极为方便，可与计算机联网操作，自动统计、自动存储、自动打印。本机具备多重保护功能，如过压、过流、接地保护，试验平台门开启保护等，充分考虑了操作人员及设备的安全性。
一、主要功能：
1．开机调压器回零、高压回路分闸；
2．电压可设定（通过触摸屏和计算机均可，kV精确到小数点后2位）；
3．跳闸电流可设定（通过触摸屏和计算机均可，mA精确到整数个位）；
4．升压速度可设定（通过触摸屏和计算机均可，kV/s精确到小数点后1位）；
5．耐压时间可设定（通过触摸屏和计算机均可，精确到整数个位）；
6．试品膜长度宽度可根据实际尺寸设定，X轴、Y轴测试点间距（步距）可设定；
6．可记录实验次数；自动计算统计数据，给出平均值、中值、方差等结果；
7．实时电压、电流波形图显示；
8．可检测记录实验击穿电压和电流、漏电流。
9．50点试验自动完成，中间无需人工介入；
10．采用工业级8寸高分辨率彩色液晶触摸屏，提供交互式操作界面；
11．通过WiFi无线网络与上位机电脑连接，在电脑上实现远程操控试验，获取试验数据，存储统计打印试验结果。两者之间通过无线连接，阻断仪器的高压可能对电脑和操作人员的安全隐患。
12．试验方法：电极法50点自动完成、电极法手动移点、元件法(含电容器成品试验)。
二、主要技术参数
1.输出电压：DC/AC0～20kV(有效量程5%-90%）
2.输出电压、测量电压精度≤2％。
3.升压速度：0.1～1kV/S可调.
4.击穿保护：当试样被击穿时，能在0.1s内切断电源
5.跳闸电流：1～30mA连续可调
6.实验次数：1～50次
7.耐压时间：0～9999s
8.测试方法：快速升压法
9.所有性能指标都必须满足GB/T13542.3-2006和GB/T13542-2009标准中规定的电气强度试验仪器的技术要求。
10.安全性：仪器设计充分考虑了使用安全性，有接地保护、高压仓门开关操作保护、过压保护、过流保护、急停保护等。
11、接地电阻4Ω。
