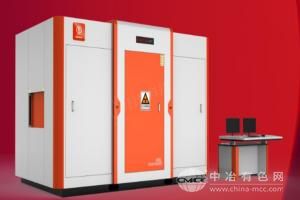

工作原理:
采用封闭式微焦点X射线管(电压范围10-225kV可调)作为辐射源,通过定向发射X射线穿透被测物体,不同密度材料对X射线的吸收差异形成灰度对比影像。高灵敏度数字平板探测器(像素尺寸≤50μm)将透射信号转换为数字图像,经图像增强算法(如降噪、锐化、伪彩色处理)优化后,实时显示于17英寸工业级显示屏。
应用范围:
电子制造:检测BGA焊点空洞、PCB线路短路、IC芯片封装裂纹及连接器引脚变形;
新能源电池:识别电芯极片褶皱、隔膜错位、内部异物及极耳焊接缺陷;
汽车零部件:分析发动机铸件气孔、齿轮啮合间隙、线束接头压接质量及密封件完整性;
精密机械:检测涡轮叶片内部裂纹、轴承滚珠缺陷及液压阀体流道堵塞;
增材制造:验证3D打印金属件的致密度、支撑结构残留及层间结合质量。
其紧凑型设计(占地面积≤1.2㎡)可灵活部署于产线或实验室。
产品技术参数:
X射线源:10-225kV可调,焦点尺寸≤5μm(微焦点型),最大管功率320W;
探测器:2048×2560像素,动态范围16bit,灰度级≥65536,帧率≥30fps;
成像精度:空间分辨率≤1.5lp/mm,图像畸变率≤0.5%;
检测范围:最大穿透厚度(钢):50mm(160kV),30mm(225kV);
软件功能:支持CAD比对、缺陷标注、尺寸测量及自动统计分析;
安全防护:全封闭铅房设计,辐射泄漏率≤0.5μSv/h,配备光栅联锁与急停装置;
设备尺寸:1200mm×800mm×1800mm(长×宽×高),重量≤500kg;
电源要求:220V/50Hz,功耗≤2kW。
产品特点:
高分辨率成像:微焦点X射线源与大尺寸探测器组合,实现微米级缺陷可视化;
智能图像处理:AI算法自动识别缺陷类型,降低人工判读误差;
高效能检测:30秒内完成单件检测,支持批量扫描与数据追溯;
低辐射剂量:优化射线能量与曝光时间,保障操作人员安全;
模块化扩展:可选配倾斜载物台、自动上下料系统及三维CT模块。
