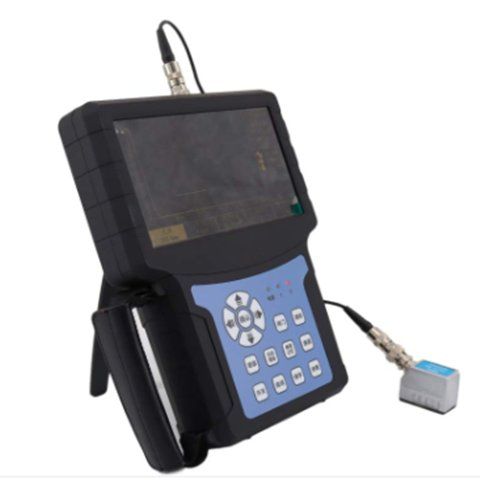

工作原理：
通过压电晶片产生高频脉冲超声波（频率范围0.5-20MHz），经耦合剂传入被测工件。超声波在材料内部传播时，遇到缺陷或界面（如异质界面、底面）发生反射，回波信号被探头接收并转换为电信号。仪器内置数字信号处理（DSP）模块，对信号进行放大、滤波及分析，生成A型扫描波形（时间-幅度曲线），结合DAC（距离幅度补偿）曲线与AVG算法，可定量分析缺陷当量尺寸及位置。
应用范围：
焊接质量检测：适用于压力管道、钢结构桥梁、船舶焊缝的内部缺陷（如未焊透、裂纹）检测；
金属材料评估：检测锻件、铸件中的夹杂物、缩孔及疏松，例如航空发动机涡轮盘的白点缺陷；
复合材料分析：评估碳纤维复合材料层间脱粘、分层，应用于风电叶片、飞机机翼的制造与维护；
厚度测量与腐蚀监测：通过底面回波时间差计算材料剩余厚度，适用于储罐、管道的腐蚀评估。
产品技术参数：
频率范围：0.5-20MHz（支持多频探头切换）；
增益范围：0-110dB（步进0.1dB），动态范围≥36dB；
检测深度：钢中可达10m（取决于探头与频率）；
分辨率：纵向≤1%，横向≤6mm（近场区外）；
显示模式：A型、B型（选配）、DAC/TCG曲线；
数据存储：≥1000组波形与参数，支持USB/蓝牙导出；
电源：锂电池供电，连续工作≥8小时；
防护等级：IP54（防尘防水），抗1.5m跌落；
尺寸/重量：240mm×180mm×50mm，≤1.8kg。
产品特点：
高精度与灵敏度：采用DSP技术，信噪比提升30%，可检测Φ0.5mm当量平底孔缺陷；
智能化操作：内置焊接工艺库与缺陷图谱，一键调用标准参数，自动生成检测报告（含波形、缺陷尺寸及位置）；
多场景适配：支持高温探头（最高300℃）、爬波探头及TOFD模块扩展，覆盖复杂工况；
人性化设计：5.7英寸高亮触摸屏，支持手套操作与强光可视；模块化电池与探头接口，便于快速更换；
便携性与耐用性：一体化紧凑设计，重量轻，适应野外或高空作业环境。
