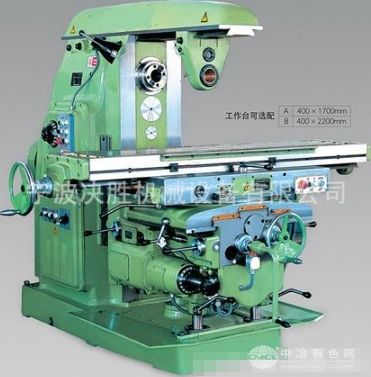

宁波决胜机械设备有限公司生产的卧式升降台铣床,型号:X6140,品牌:决胜机械,产地:浙江·宁波,厂商性质:生产商。
产品简介
产地:国产
机床大小:重型
控制形式:其他
数控系统:三菱/MITSUBISHI,发那科/FANUC
轴数:三轴
自动化程度:手动
卧式*升降台铣床
类型:升降台铣床
品牌:决胜
型号:X6140
重量3900(kg)
主电机功率11(kw)
主轴转速范围30-1500(rpm)
工作台尺寸400×1700或 400×2000(mm)
主轴锥孔锥度IOS 50(7:24)T型槽数目3
控制形式:人工操作
布局形式:立式
作用对象:五金
详细介绍
卧式*升降台铣床试车:
在试车前应仔细擦去机床各部分的防锈油,不得使用金属工具和其它足以划伤X6140*铣床零件表面的器具来擦油,擦净后,在外露的金属表面,薄薄地抺上一层机油。
试车前各油池应灌油,润滑点各进行一次加油和检查。
检查外接三相主电源是否与机床工作电压*。机床接上电源后,首先检查电机的旋转方向,并按照手柄搬运方向与工作台运动方向*校正接线。
试车时,先以低速空运转30分钟,然后逐渐提高转速,试验各级转速的运转和变速机构。同时检查工作台的各方向进给操作手柄是否灵活可靠,检查润滑油泵的工作情况。
卧式*升降台铣床参数:
项目名称单位 UNIT参 数
工作台面积(宽×长)mm400×1700或 400×2000
承载重量kg800
T 型槽数目 3
T 型槽宽度mm18
T 型槽间距mm90
X 向(工作台纵向)手动 / 机动行程mm900/880
Y 向(滑座横向)手动 / 机动mm315/300
Z 向(升降台垂向)手动 / 机动mm380/365
主轴锥孔 IOS 50(7:24)
转速范围r/min30-1500
转速级数级 Step18
轴向移动距离mm85
回转角度dep± 45
垂直导轨面至工作台中心线轴距离mm255--570
主轴中心线至床身垂直导轨面距离mm30/410
切削进给速度mm/minX:,Y:19~950 Z :6.3~ 317
快速移动速度mm/minX:, y: 2300z:770
进给级数级 Step18
主轴电机功率kw11
进给电机功率kw3
机床外形尺寸(长×宽×高)m m2556×2159×1830
机床净重kg3900
