东莞市台捷机械设备有限公司生产的大型卧式加工中心，型号：W800，品牌：台捷机械，产地：广东·东莞，厂商性质：生产商。
固定立柱型：
1、工作台十字运动，工作台作X、Z向移动，主轴箱作Y向运动，主轴箱在立柱上有正挂、侧挂两种形式;适用于中型复杂零件的镗、铣等多工序加工。
2、主轴箱十字运动，主轴箱作X、Z向运动，工作台作Y向运动;适用于中小型金属零件的镗、铣等多工序加工。
3、主轴箱侧挂与立柱，主轴箱作Y、Z向运动，这种布局形式与刨台型卧式铣镗床类式，工作台作X向运动;适用于中型零件镗、铣等多工序加工。
移动立柱型：
1、刨台型，床身呈T字形，工作台在前床身上作X向运动，立柱在后床身上作Z向运动;主轴箱在立柱上有正挂、侧挂两种形式，作Y向运动;适用于中、大型零件，特别是长度较大的零件的镗、铣等多工序加工。
2、立柱十字运动型，立柱作Z、U(与X向平行)行运动，主轴箱在立柱上作Y向运动。工作台在前床身上作X向运动;适用于中型复杂的镗、铣等多工序加工。
3、主轴滑枕进给型，主轴箱在立柱上作Y向运动，主轴滑枕作Z向运动，立柱作X向运动。工作台是固定的，或装有回转工作台;可配备多个工作台，适用于中小型多个零件加工，工件装卸与切削时间可重合。

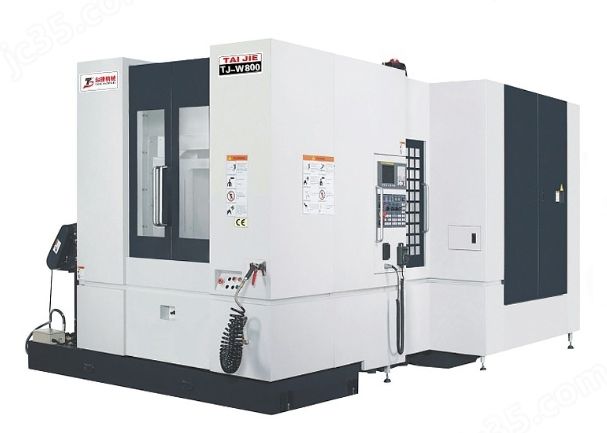

大型卧式加工中心(W800)
中国台湾机床制造与销售厂商/TJ-W800卧式加工中心机床

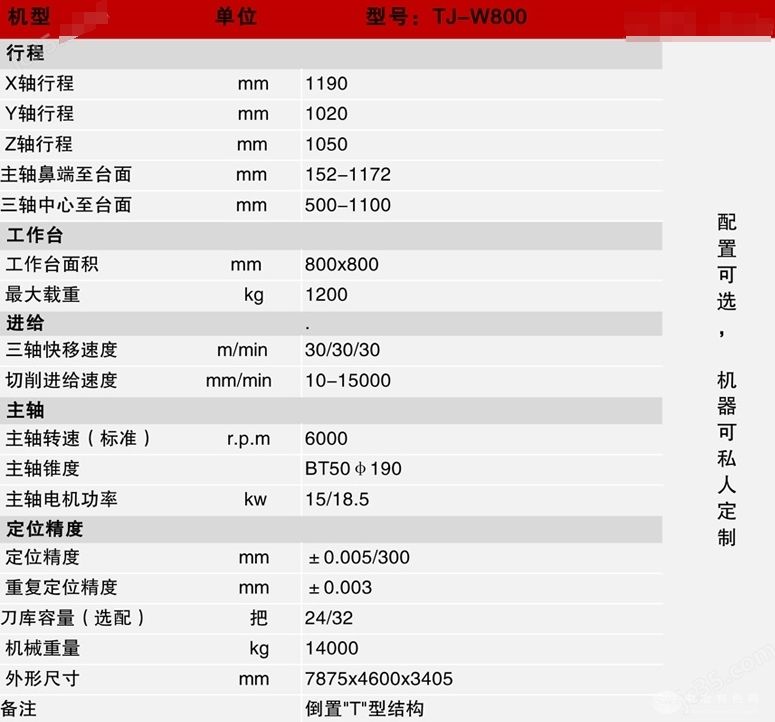

技术参数
项目项目TJ-W800规格单位
行程X轴行程1190mm
Y轴行程1020mm
Z轴行程1050mm
主轴鼻端至台面150-1172mm
三轴中心至台面50-1100mm
工作台工作台面积800x800mm
载重1200kg
进给三轴快移速度30/30/30m/min
切削进给速度10-15000mm/min
主轴主轴转速6000r.p.m
主轴锥度BT50/φ190
主轴电机功率15/18.5kw
其他定位精度±0.005/300mm
重复定位精度±0.003mm
刀库容量24/32
机械重量14000kg
外形尺寸7875x4600x3405mm
备注门式结构
