产品简介
产地：国产
刀库类型：链条式刀库
刀库容量36把
定位精度X轴:0.010mm,Y轴:0.010mm,Z轴:0.010mm
工作台尺寸：500X2mm
工作台数量：双工作台
工作台最大承重300X2kg
换刀方式：无机械手
加工材质：合金
加工用途：铣,钻,攻,镗,铰,锪
界面语言：中文,英文,其他语言
联动轴数：四轴联动
售后保修期：12个月
数控系统：可选配,发那科/FANUC
外形尺寸(长×宽×高)：4984X4583X3728mm
重复定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm
轴数：五轴
主轴电机功率42/50.4KWkw
主轴转速18000r/min
主轴锥孔HSK63
最大行程X轴:800mm,Y轴:800mm,Z轴:730mm

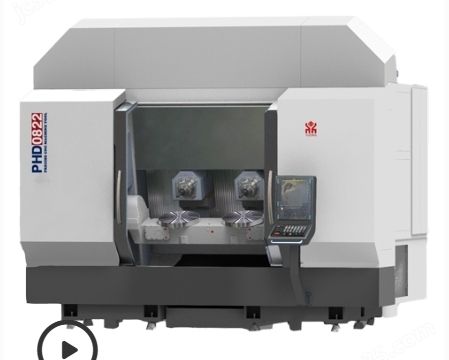

PHD0822双主轴卧式五轴加工中心是成都煜鼎特种加工技术有限公司在吸收当今五轴卧式加工中心技术的基础上，针对新能源汽车转向节、电机壳体等关键金属零部件加工需求而设计的高效精密加工设备。
机床采用双主轴配置总体结构设计，在整体的轴系布局、刀具的交换系统、切屑的落屑和排屑、操作的宜人性和维修的便利性等诸多环节进行了设计。
产品介绍
PHD0822双主轴卧式五轴加工中心是双主轴双转台五轴卧式加工中心设计，可实现多工位复杂结构零件同时加工，极大的提高加工效率，卧式布局垂直落屑，底座大斜面收集和向后排屑设计，获得最高的加工效率和排屑效率，两组XYZ直线运动轴独立控制和单独可调，实现高度柔性化的补偿调试和高精度加工。
两组XYZ直线运动轴系倾斜布置，降低加工重心，获得更好的加工稳定性和友好的操作空间。短悬伸主轴箱支撑传动结构设计，获得更高的加工刚性和更高的Z轴动态响应特性。
大容量刀爪式链式刀库，主轴无刀臂直接抓取交换刀具，换刀距离短换刀时间快可靠性高。配置高性能大功率大扭矩电主轴，具有中心出水、气幕保护、清洁功能，满足复杂零件的高效精密加工要求。适用于新能源汽车转向节、控制臂、离合器壳体等复杂铝合金零件的高效精密加工。

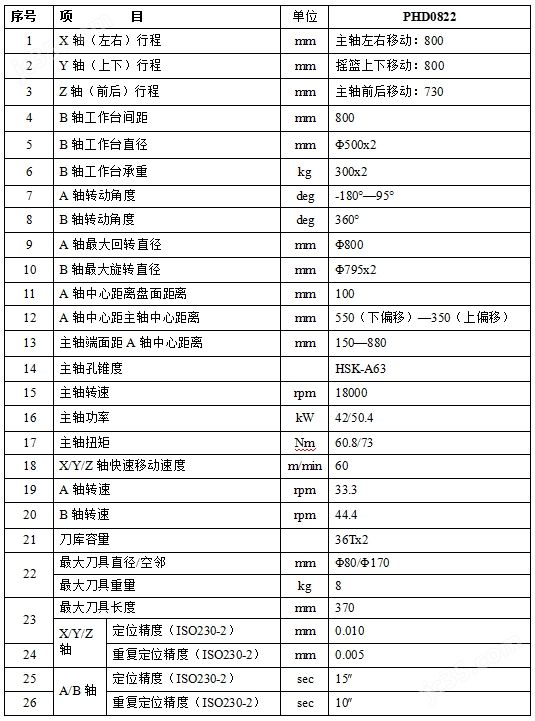

设备参数：
