产品简介
产地：国产
刀库类型：可选配,斗笠式刀库,圆盘式刀库,伞型刀库
刀库容量：16把
定位精度X轴:0.008mm,Y轴:0.008mm,Z轴:0.008mm
换刀方式：机械手换刀
加工材质：硬金属,软金属,合金,钢结构,磁性材料,石墨,其他
界面语言：中文,英文
联动轴数：五轴联动
售后保修期：12个月
数控系统：可选配,西门子/SIEMENS
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重复定位精度X轴:0.004mm,Y轴:0.004mm,Z轴:0.004mm
轴数：五轴
主轴电机功率24kw
主轴转速12000 rpmr/min
主轴锥孔HSK-A63
最大行程X轴:500mm,Y轴:±150mm,Z轴:310mm
产品介绍

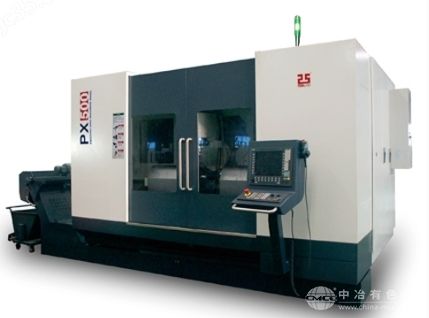

PX500五轴联动叶片加工中心是成都煜鼎特种加工技术有限公司在吸收当今五轴联动叶片加工中心先进技术的基础上，五轴轴系分布和B轴无间隙摆动机构，并糅合多项技术和自主发明技术，针对现代航空发动机和重型燃气轮机的压气机叶片高效精密加工的要求，采用现代设计制造技术，自主研发的新一代高性能五轴叶片加工中心。
PX500五轴联动叶片加工中心是针对中小等规格的压气机叶片进行高效精密数控加工的设备，总体布局采用目前先进的3+2轴系分布结构，实现每个轴系的运动的均匀性，从而获得各轴的动态响应特和匹配性。配置的无间隙B轴摆动机构和无间隙滚子蜗轮传动A轴转台，消除影响五轴机床性能和精度的回转间隙。
机床采用高抗震性低应力的优质米汉纳铸铁整体浇铸的床身和各移动支撑零部件，为整机提供坚实的基础，具有强度和刚性。整机采用先进的三维CAD软件全过程数字化优化设计和分析，合理的布筋，极大地减小了移动部件的重量，为机床各轴的高速移动创造了条件，使得机床具备了动态响应特性。
机床的主轴采用当今大功率高扭矩电主轴结构，可达12000rpm转速的高精度主轴提供源源不断的切削动力，让高速精密加工成为可能。
同时在结构设计上应用了多项技术，如A轴同步夹紧双驱技术的应用，显著提高了复杂薄壁叶片的轮廓精度和表面粗糙度;Z轴同步双驱技术的应用实现了更高的动态响应和保对叶片可靠的断电保护;三向的传动丝杆均采用两端固定预拉伸结构，提高了传动的精度和传动的刚性;三向重载全闭环磁栅滚柱型直线滚动导轨副和AB轴全闭环圆光栅配置，提高了机床的快速响应特性和刚性以及加工的精度。
