产品简介
产地：进口
销售区域：全国

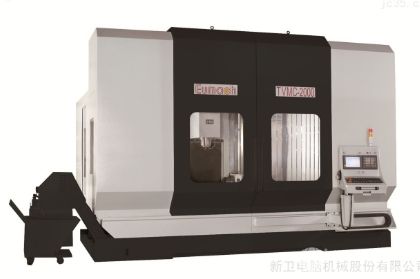

TVMC-5XA动柱式立式五轴加工中心各种尺寸的数控迴转工作台和尾座适用于加工涡轮金属叶片或长金属工件。TVMC-5XC各种大小的数控迴转工作台，内置或附加的C轴集成到标准长的固定平工作台，标配φ700MM转台。也可搭配中隔板而成2个工作区域，可在一侧加工、而另一侧可同时上下工件，大幅增加一般机台上下工件主轴停止之机台机动率。
产品介绍
动柱式立式五轴加工中心参数：
部 位项 目单位TVMC-5XATVMC-5XC
行程X轴行程mm2320/3320/4320/5320
Y轴行程mm760(1000)
Z轴行程mm760(1000)
B/C轴
A/B:±120ﾟ / 0.001ﾟx360,000
固定工作台工作台面积mm2400/3400/4400/5400*760(1000)
T 型沟
18x7x100(125)mm
工作台负重Kg2000~4000
旋转工作台尺寸mmΦ255-800mmΦ700(1000)mm
工作台型式
涡轮传动力矩电机
转速rpm11~1630
工作台负重Kg尾座转台600、500(1000)
主轴主轴鼻端至立柱面(立式)mm891(1281)
工作台到地面mm860(1051)
主轴中心至工作檯面(立式)mm115~875(300~1300)
主轴转速rpm14000(18000,24000)
主轴锥度
BT/CAT/SK40 OR HSK-A63
主马达马力kw29.3/35(34/42)
主轴扭矩Nm124/154
进给快速进给(X，Y，Z)m/min30/30/30
切削进给速率m/min20
自动换刀刀库型式
刀臂
刀库容量PCS24(32/40/52)
大刀长/刀径/刀重
300mm/150mm/7KG
刀对刀换刀时间″3
螺杆直径(X/Y/Z)mm63/70/80*50*50
精度
C3/0.008mm/300mm
冷却液切削液容量liter600(1000)
切削液马力kw1.27
气压供给kg/cm26
冷却水泵流量L/min20
精度定位精度(VDI 3441)mm0.012
重複定位精度(VDI 3441)mm0.01
其他润滑液容量L4
润滑液马力WATT25
机械重量kg22000~40000
防护
全罩钣金/TVMC-5000半罩钣金
CNC 控制器
Heidenhain, Siemens
动柱式立式五轴加工中心主机标准配备：
1. SIEMENS&Heidenhain系列控制器
2. 自动润滑装置
3. 自动切削冷却装置
4. 主轴水温冷却系统
5. 主轴#40 14000RPM
6. 固定式工作台加左边崁入φ700mm扭力马达旋转工作台
A轴转台+尾座
7. B轴摇摆铣头
8. 刀臂式24把刀
9. 防溅护罩装置
10. 工作照明灯
11. 鍊式排屑机及桶
12. 程式结束指示灯
13. 异常警示灯
14. 水准调整螺丝及垫块
15. 机械电气操作说明书
16. 工具箱
选配
1.主轴15000/18000/24000/30000RPM
2.刀臂式32/40把刀(YZ行程1000/1000必选)
3.主轴中心出水
4：工件在线监测
5：接触式&镭射对刀仪
