产品简介
产地：进口
刀库类型：圆盘式刀库,链条式刀库
工作台数量：单工作台
换刀方式：机械手换刀
加工材质：硬金属,软金属,合金,钢结构,磁性材料,石墨,其他
加工用途：车,铣,钻,攻,镗,铰,锪,磨,刨,淬火,其他
界面语言：中文,英文
联动轴数：五轴联动
数控系统：西门子/SIEMENS,海德汉/HEIDENHAIN
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
轴数：五轴

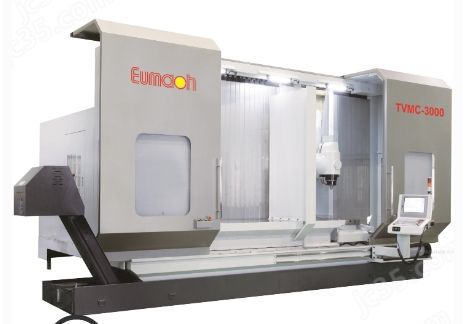

动柱式立卧转换五轴加工中心
TVMC-5XA
根据各种应用，TVMC系列可配合B轴摆动铣头，一个或两个迴转工作台垂直A轴或水平C轴成为一个五轴联动加工中心。
力矩电机驱动B轴连续摆动铣头，没有传统的机械运动部件，它保证了大的运动活力和线性度对金属精加工提供更高的性能。直读系统经由高精度角度编码器结合提供高精精度。高的动态摆动铣头摆动范围为正负角度可达30度。
产品介绍
动柱式立卧转换五轴加工中心
TVMC-5XA技术参数
部 位 项 目 单位 TVMC-5XA TVMC-5XC
行程 X轴行程 mm 2320/3320/4320/5320
Y轴行程 mm 760(1000)
Z轴行程 mm 760(1000)
B/C轴
A/B:±120ﾟ / 0.001ﾟx360,000
固定工作台 工作台面积 mm 2400/3400/4400/5400*760(1000)
T 型沟
18x7x100(125)mm
工作台负重 Kg 2000~4000
旋转 工作台尺寸 mm Φ255-800mm Φ700(1000)mm
工作台型式
涡轮传动 力矩电机
转速 rpm 11~16 30
工作台负重 Kg 尾座转台600 500(1000)
主轴 主轴鼻端至立柱面(立式) mm 891(1281)
工作台到地面 mm 860(1051)
主轴中心至工作檯面(立式) mm 115~875(300~1300)
主轴转速 rpm 14000(18000,24000)
主轴锥度
BT/CAT/SK40 OR HSK-A63
主马达马力 kw 29.3/35(34/42)
主轴扭矩 Nm 124/154
进给 快速进给(X，Y，Z) m/min 30/30/30
切削进给速率 m/min 20
自动换刀 刀库型式
刀臂
刀库容量 PCS 24(32/40/52)
大刀长/刀径/刀重
300mm/150mm/7KG
刀对刀换刀时间 ″ 3
螺杆 直径(X/Y/Z) mm 63/70/80*50*50
精度
C3/0.008mm/300mm
冷却液 切削液容量 liter 600(1000)
切削液马力 kw 1.27
气压供给 kg/cm2 6
冷却水泵流量 L/min 20
精度 定位精度(VDI 3441) mm 0.012
重複定位精度(VDI 3441) mm 0.01
其他 润滑液容量 L 4
润滑液马力 WATT 25
机械重量 kg 22000~40000
防护
全罩钣金/TVMC-5000半罩钣金
CNC 控制器
Heidenhain, Siemens
主机标准配备
1. SIEMENS&Heidenhain系列控制器
2. 自动润滑装置
3. 自动切削冷却装置
4. 主轴水温冷却系统
5. 主轴#40 14000RPM
6. 固定式工作台加左边崁入φ700mm扭力马达旋转工作台
A轴转台+尾座
7. B轴摇摆铣头
8. 刀臂式24把刀
9. 防溅护罩装置
10. 工作照明灯
11. 鍊式排屑机及桶
12. 程式结束指示灯
13. 异常警示灯
14. 水准调整螺丝及垫块
15. 机械电气操作说明书
16. 工具箱
选配
1.主轴15000/18000/24000/30000RPM
2.刀臂式32/40把刀(YZ行程1000/1000必选)
3.主轴中心出水
4：工件在线监测
5：接触式&镭射对刀仪
