产品详情

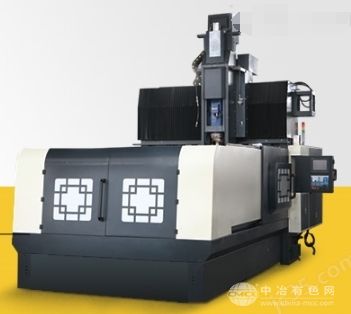

*龙门立柱设计，代表性的大型数控雕刻机
型号：FD-100120
操作简单，稳定的加工精度
机电一体化
机床主要基础部件均选用优质灰铸件
坚固耐用，具有更好的稳定性和安全性。
性能介绍：
飞雕FD-80100 FD-100120 FD-100150大型雕刻机是本公司推出的大型数控雕刻机，高刚性机身铸件，龙门式结构设计，高精度联轴器运动设计。采用日本超大功率的伺服电机，使各种金属加工件平稳有力，精密度高，灵活等功能特点。
该机型超大的工作行程可加工各种大型机身和超大型模具等。
机械性能参数指标：
性能指标项
标准值
FD-80100、FD-100120、FD-120160、FD-150200
X、Y、Z轴运动定位精度
X,Y,Z-axle movement positioning accuracy±0.01/300mm±0.01/300mm±0.01/300mm±0.01/300mm
X、Y、Z轴重复定位精度
X,Y,Z-axle repeated positioning accuracy±0.005mm±0.005mm±0.005mm±0.003mm
X、Y、Z轴工作行程
Maximum work stoke of X,Y,Z-axle800×1000×350mm1000×1200×550mm1200×1600×550mm1500×2000×800m
工作台尺寸
Worktable size800×1050mm1000×1200mm1200×1500mm1600×2100mm
工作负重
Maximum work load1.5T2.0T2.0T2.0T
龙门高度、宽度
Gantry height,width550mm、880mm550mm、1200mm550mm、1400mm850mm、1800mm
主轴额定功率
Rated power of main axle7.5kw7.5kw7.5kw7.5kw
主轴转速范围
Rotating speed range of main axle500-15000/18000rpm500-15000/18000rpm500-15000/18000rpm500-15000/18000rpm
夹持刀具
Maximum clamping toolER40(Φ25mm)ER40(Φ25mm)ER40(Φ25mm)ER40(Φ25mm)
移动速度
Maximum moving speed8m/min8m/min8m/min8m/min
加工速度
Maximum machining speed5m/min5m/min5m/min5m/min
驱动系统X/Y/Z
Driving system X/Y/Z日本交流伺服电机1.8/2.9/2.9kw日本交流伺服电机4.4/4.4/5.5kw
数控系统
Numerical control system中国台湾新代中国台湾新代中国台湾新代中国台湾新代
电源总功率
Total power三相380V，14kw三相380V，17kw三相380V，17kw三相380V，60kw
机床总重量
Gross weight6T6.6T9.0T16T
机床外型尺寸(长×宽×高)
Outline dimension(L×W×H)3.0×1.8×3.2m3.3×2.0×3.5m3.9×2.1×3.5m6.5×3.2×4.0m
选配机械主轴the mechanical properties,parameters and indexes
X、Y、Z轴工作行程
Maximum work stoke of X,Y,Z-axle800×1000×450mm1000×1200×550mm1200×1600×550mm2000×1500×800mm
主轴鼻端至工作台距离
Distance form spindle nose to table100-550mm100-650mm100-650mm200-1000mm
主轴内孔锥度
Taper of spindle boreBT40BT40BT40BT40
主轴转速范围
Rotating speed range of main axle20-12000rpm20-12000rpm20-12000rpm20-12000rpm
电源总功率
Total power三相380V，20kw三相380V，20kw三相380V，20kw三相380V，30kw
*注：参数修改恕不另行通知，以本公司技术标准为依据
