产品简介
品牌：铁匠类型：cnc加工中心系列：铁匠cnc加工中心系列适用：各类cnc加工中心行业
详细介绍
东莞市铁匠机械有限公司
专业生产数控雕刻机、雕铣机、加工中心、钻铣攻牙机、磨刀机、等高效率、高精度、高行业适应性生产设备

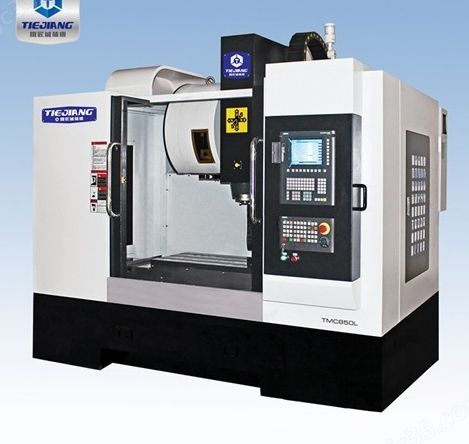

TMC850L 加工中心机身及主要构件均为高强度铸铁，金属组织稳定,确保机床长期使用的稳定性;
采用国内的三维变径处理，保证铸铁的稳定;
立柱底部为A字形跨市结构，结合大箱体底座，大幅减轻重切削时机身的振动;
高速、高精度、高钢性主轴单元;
双油泵间歇式自动润滑;
气动松、拉刀系统;
三轴硬轨。
加工中心床身生产环境、各项指标标准化
机器各项检测精度指标严格测量及用镭射检测完成
机床所有精密配合同心度、接触面部位，都有做精密铲花处理
所有床身铸件采才用米汉纳耐磨铸件，*的机体筋肋，刚性强不易变形。耐磨性及整机精度稳定性，远超越同规格之其它品牌机床。
非标机型和四五轴机型可选配
三菱MITSUBISHI、发那科FANUC、西门子SIEMENS等，多款系统可以根据客户自己所使用需求选择配置
机械规格型號MODELTMC- 850HB/850HCTMC-1060HTMC-1270H/1270HBTMC-1370H
工作豪面積1400×710mm1700×800mm1800×900mm2000×900mm
T型槽(槽數×寬度)5×22MM5×22MM5×22MM5×22MM
工作臺更大負荷1500kg1500kg1600kg1600kg
左右行程(X)1500mm1500mm1600mm1800mm
前後行程(Y)700MM800MM900MM900MM
主軸頭上下行程(Z)650MM700MN680MM680/800MM
主軸鼻端至工作臺面距離150-800mm170-870mm160-840mm150-800mm
主軸中心至機柱前面距離550/575mm600mm785mm785mm
主軸端孔斜度1050x 500MM/1000x 530MM1300x 600MN1360x 700MM1400x 710MM
更高主軸轉速8000/10000★rpm8000rpm7000★/8000★rpm6000/7000★/8000★rpm
驅動結構皮帶皮帶皮帶皮帶
切削進給10m/min10m/min10m/min8m/min
快移速度15m/min15m/min15m/min15m/min
刀把型式BT40BT40BT40BT40
刀具儲藏容量24Tools24Tools24Tools24Tools
主軸驅動馬達7.5kw11kw11/15kw15kw
驅動馬達X,Y,Z軸2×2×2kw3×3×3kw3×3×3kw3×3×3kw
X,Y軸硬軌硬軌硬軌硬軌
Z軸硬軌硬軌硬軌硬軌
占地面積2530/2750×2350×2550mm3300×2800×2750mm3600×3300×3100mm3600×3300×3100mm
機器重量5000/6000kg7100kg10500kg10300kg
定位精度±0.005mm±0.005mm±0.005mm±0.005mm
重複精度±0.003mm±0.003mm±0.003mm±0.003mm
電力要求15KVA20KVA30KVA30KVA
空壓需求6-8Kgs/cm26-8Kgs/cm28-10Kgs/cm28-10Kgs/cm2
选配
●6000-10000RPM-BBT直结式主轴
●三油螺杆中空油冷
●BT40-24T圆盘 式刀库
●第四轴旋转轴
●1370V可选18.5 KW电机
●机头氮气储能配重
