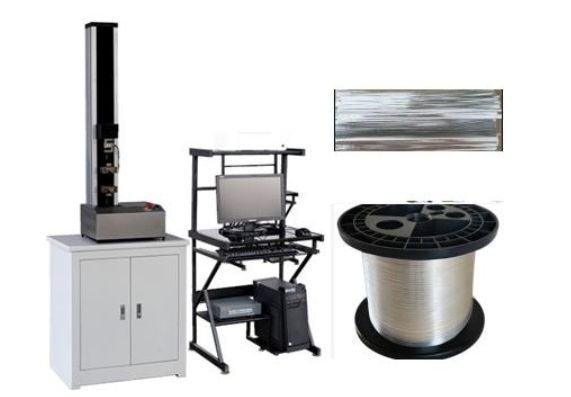

WDW-0.5D 光伏焊带微机控制电子万能试验机
产品介绍：
该电子万能试验机采用,高精度滚珠丝杠，高精度传感器，新独立控制器，三闭环伺服控制系统作为动力源；采用先进的
芯片集成技术，专业设计的 PCI 数据采集放大和控制系统， 试验力、变形的放大、A/D 转换过程实现了全数字化调整。本机可对各种金属、非金属及
复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、
铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，电子拉力试验机可根据 GB、JIS、ASTM、DIN、ISO 等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、 断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。
依据标准：
该电子万能试验机满足国家标准 GB/T 2792-2014、GB/T 1040-2006、GB/T 1041-1992 GB/T1042-1992、GB/T 10802-2006、GB/T 10807-2006、GB/T10808-2006 等的要求及提供的标准。
功能介绍：
1）、本电子万能试验机采用内置式控制器，保证该试验机可以实现等速位移控制。
2）、采用松下伺服电机，性能稳定、具有过流、过压、超速、过载等保护装置。
3）、电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
4）、自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任 何模拟调节环节，控制电路高度集成化
5）、条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；
6）、自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；
7）、自动标定：系统可自动实现示值准确度的标定；
8）、自动保存：试验结束，试验数据和曲线自动保存；
9）、过程实现：试验过程、测量、显示和分析等均由微机完成；
10）、批量试验：对相同参数的试样，一次设定后可顺次完成；
11）、电子万能试验机试验软件：中文 WINDOWS 界面，菜单提示，鼠标操作；
12）、显示方式：数据和曲线随试验过程动态显示；
13）、曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；
14）、曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；
15）、试验报告：可按用户要求的格式编制报告并打印；具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或 Internet 网连接。
16）、限位保护：具有程控和机械两级限位保护；
17）、自动停机：试样断裂后，移动横梁自动停止；
18）、过载保护：当负荷超过各档最大值的 3-5%时，自动停机,自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。
主要技术指标：
1）、电子万能试验机最大试验力： 500N；
2）、试验力不分档，测量范围满量程 0.2%-100％；
3）、试验力测量准确度：±1%；
4）、位移速度控制：0.01～500mm/min 分档调整；
5）、试验力分辨力：最大试验力的 1/±300000（全程分辨力不变）；变形测量范围：0.3%-100%FS；
7）、变形示值相对误差：示值的±1%以内；
8）、变形分辨力：最大变形量的±300000；
9）、大变形测量范围：10-800mm(选配)；
10）、大变形示值相对误差：示值的±1%以内(选配)；
11）、大变形分辨力：0.008mm(选配)；
12）、位移示值相对误差：示值的±1%以内；
13）、变形速率调节范围：0.02—5%FS/S；
14）、变形控制速率相对误差：速率< 0.05%FS 时，为设定值的±2%以内；速率≥0.05%FS时，为设定值的±1%以内；
15）、横梁速度调节范围：0.01—500mm/min；
16）、横梁速度相对误差：速率< 0.01mm/min 时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内；
17）、恒力、恒变形、恒位移控制范围：0.5%--100%FS；
18）、恒力、恒变形、恒位移控制精度：设定值<10%FS 时，为设定值的±1%以内；设定值≥10%FS 时，为设定值的±0.1%以内；
19）、有效拉伸空间（带夹具）：800mmmm；
20)、有效试验宽度：410mm；
21)、主机外型尺寸（长×宽×高）：400×300×1340（mm）；
22）、供电电源功率：0.75kW，220V，50Hz；
主要配置：
1)、 电子万能试验机主机一台；
2)、 拉伸辅具、压缩辅具 ；
3)、 电机；
4)、 高精度传感器；
5)、 高精度光电编码器；
7)、 精密滚珠丝杠
8)、 三闭环伺服控制系统
9)、 压头
10)、 联想品牌计算机（主流配置）；
11)、 惠普 A4 喷墨打印机；
12)、 全数字化调整数据采集板； l3)、 WINDOWS 兼容控制软件。
测控软件：EHC-testing 中文版专用测控软件
testing 中文版专用测控软件具有多功能的软件包，可根据不同行业用户要求选择合适试验软件，满足各行业检测标准，具有模块化、开放化设计，不仅提供了 GB、ASTM、DIN、ISO、JIS 等标准常用的基本试验求解结果，用户还可以根据自己的需求设计不同的计算公式，求解出所需的结果，并且提供了可供用户自由设计格式的试验报告模板，以满足用户个性化需求风格的试验报告。
用户权限分级管理 用户登录时需要输入自己的用户名及密码，管理员具有最高权限， 可以进行用户权限管理，给不同操作者授权使用不同的软件功能。
设备管理功能：有设备参数设置、设备联机或脱机管理、控制器参数设置、PID 参数在线或离线调节、传感器方向辨识、 传感器缺省校准、传感器校准、传感器检定等功能。
试验方案：通过编辑运行方案，可实现力控、位移控、变形控等多种控制方式组合运行， 从而满足任何静态试验运行需要。可设置试验参数，如运行参数设置、 试样参数设置、运行条件设置、试验结果项目管理。可进行试验运行管理，如启动试验运行、试验运行过程管理、试验状态管理及示值显示管理。
曲线管理与分析：
在试验运行时，通过单图或多图曲线实时显示试验过程；
在非试验运行状态下，通过查询方式显示单根或多根试验曲线。 曲线坐标可预设或在线设置；
试验数据可通过曲线遍历； 可对曲线进行平移、缩放等操作；
可在曲线上显示结果点，并可对结果点进行修改和保存。 曲线可独立或嵌入到试验报告中打印输出。
试验报告
通过试验数据文件，查询与搜索管理试验数据； 通过报告模板设置定制试验报告内容和格式；
通过编辑公式和结果项目，可以实现对绝大多数试验标准和试验方法的支持； 在加载一个或多个试验数据文件后，按报告模板生成试验报告，并打印输出。
