产品简介
产地：国产

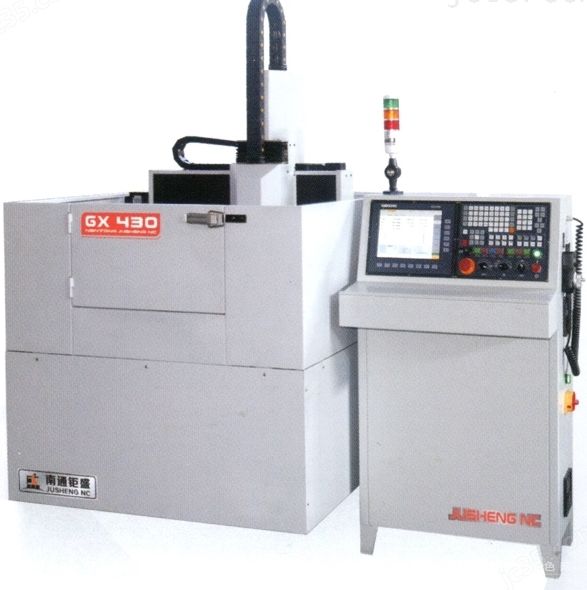

高速数控雕铣机机床三向导轨及丝杆可选用HIWIN C3级产品，以确保高定位精度。
详细介绍高速数控雕铣机性能特点
机床采用双立柱的龙门整体结构，立柱下部和床身紧密连接，上部与横梁紧密连接，构成封闭式龙门框架，框架截面大、刚性强，精度p持性高，可耐重金属切削并*保持高精度。龙门内侧跨距大，通过性好，加工范围大。且对刀仪有专门的S装位置以保证对刀仪使用方便及可靠性。
机床床身、立柱、工作台、横梁、滑鞍、滑枕等大件均采用优质树脂砂造型、高强度优质铸铁，合理的布筋结构，使机床得到高刚性和*稳定的精度。
高速数控雕铣机技术参数
项目GX430、GX450、GX6050、GX8070
机床外型尺寸1000×1200×1500mm、1800×1900×2000mm、2000×2300×1700mm、2350×2300×1800mm
工作台尺寸375×475mm、450×550mm、600×500mm、800×800mm
xYZ轴行程425×325×120mm、500×580×240mm、700×580×280mm、950×750×300mm
Z轴空间高度200mm、280mm、400mm、550mm
工作台大承重150Kg、400Kg、700Kg、900Kg
大空程速度12000mm/min24000mm/min24000mm/min24000mm/min
大加工大高度190mm/min (可加高)8000mm/min8000mm/min1OOOOmm/min
可加工件大高度160mm (可加局)280mm350mm500mm
定位精度0.01/300mm0.01/300mm0.01/300mm0.01/300mm
重复定位精度0.005mm0.005mm0.005mm0.005mm
X Y Z轴小分辨率0.001mm0.001mm0.001mm0.001mm
大主轴转速24000r/min21000r/min21000r/min18000r/mi n
主轴功率1.5kw3.5 或 4kw4或5. 5kw5.5或7.5kw
输入电压380V/50HZ380V/50HZ380V/50HZ380V/50HZ
消耗功率≤3kw≤6kw≤8kw≤10kw
三向丝杆中国台湾HIWIN2005、中国台湾HIWIN3205、中国台湾HIWIH3205、中国台湾HI WIN 3208
三向导轨中国台湾HIWINH级20导轨、中国台湾HIWINH级30导轨、中国台湾HIWINH级30导轨、中国台湾HI WIN H级35导轨
数控系统上海维宏NK300A/B或中国台湾新代、中国台湾新代21MA系统、中国台湾新代21 MA系统、中国台湾新代21 MA系统
驱动系统交流伺服
(日本安川或台达伺服)交流伺服
(日本安川或台达伺服)交流伺服
(日本安川或台达伺服)交流伺服
(日本安川或台达伺服)
冷却系统双喷头(切削液，压缩空气L、双喷头(切削液，压缩空气)、双喷头(切削液，压缩空气)、双喷头(切削液，压缩空气)
润滑系统自动润滑系统(32号机油)、自动润滑系统(32号机油)、自动润滑系统(32号机油)、自动润滑系统(32号机油)
机床重量1050Kg、2300Kg、2800Kg、3500Kg
注：可选件数控转台西班牙FAG0R系统自动对刀仪油冷机
