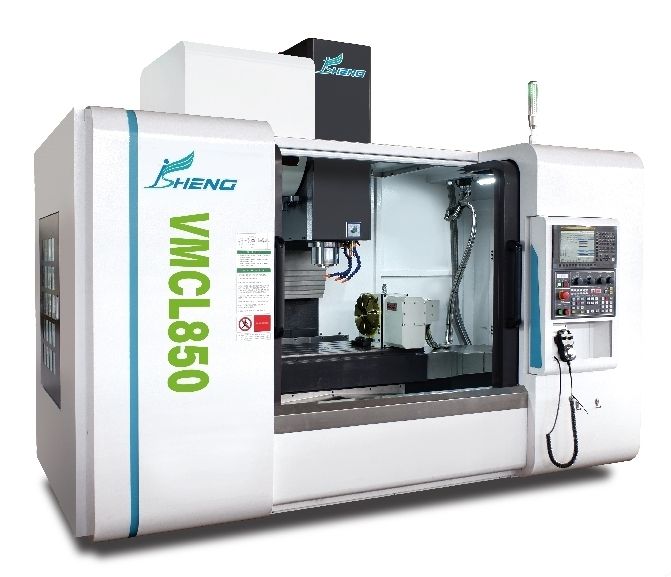

详细介绍
■ 优质铸件：大件采用HT300高级树脂砂造型铸件，经回火处理及振动与自然时效处理消除内应力。
■ 超宽底座：一体成型铸件，提供稳固的荷重支撑能力，加上导水盘设计，金属线材的切削液不会外漏。
■ 人字型立柱：加宽结合面跨距，提升基层刚性。
■ 滚珠螺杆：采用中国台湾C3级滚珠丝杆，保证轴向运行精确度。
■ 内藏式配重：配重附导杆，上下移动时配重不晃动。
■ 台制主轴：采用P4级轴承组装主体，确保转速的低震动。
可选件
Z轴氮气平衡
排屑器、直联主轴及中心出水
设备参数：
项目ITEMUnitVMCL650VMCL700VMCL850
T作台工作台尺寸(长X宽)Table size(LxW)mm800X450、800X400、1000X500、1000X500
工作台承重(大)Maxtable loadkg800、800、800、800
T型槽尺寸T-slots sizemm3X18X100、3X18X100、5X18X90、5X18X100
行程三向行程X/Y/ZTlree-way travel X/Y/Zmm650/450/450700/450/450850/500/500850/550/510
主轴端面至工作台面距离Distance from spindle to worktablemm100-550、150-660、100-600、150-660
主轴中心到立柱导轨面距离Distance from spindle center to the guide surfacemm450、450、550、540
主轴主轴高转速Maximum spindle speedrpm8000/120008000/100008000/100008000/10000
主轴锥孔Spindle taper holeBT40、BT40、BT40、BT40
主轴驱动方式Spindle drive mode圆弧内齿带
Arc inner
gear belt圆弧内齿带
Arc Tooth
Synchronization圆弧内齿带
Arc Tooth
Synchronization圆弧内齿带
Arc Tooth
Synchronization
进给速率大快移速度Maximum Moving Speedm/min36363636
大切削进给速度Maximum cutting feed speedm/min18181818
丝杆直径及导程Screw diameter and leadmm40X1240X1232X1240X12
动力主轴电机功率Spindle motor powerkW55/7.555/737.57.5/11
伺服电机扭矩(X/Y/Z)Servo Motor Torque (X/Y/Z)N.m12/12/2212/12/2212/12/1222/22/22
冷却泵电机功率Motor power of cooling pumpW1000100010001000
润滑泵电机功率Motor power of lubrication pumpW20202020
刀库刀库容量Tool magazine capacity把20242424
刀库类型Tool magazine type圆盘式
Disc type圆盘式
Disc type圆盘式
Disc type圆盘式
Disc type
大*直径(满刀/邻空刀)Maximum tool diameter
(full knife/adjacent empty knife)mm78/12078/12078/12078/120
大*长度Maximum tool lengthmm300300300300
大*重量Maximum tool weightkg8888
其他空气压力air pressureMPa0.5-070.5-0.70.5-0.70.5-0.7
电压VoltageV220/380220/380220/380220/380
机床重量(约)Machine weight (about)kg4600、4800、5200、6000
外形尺寸(长X宽X高)Outward Dimensions (L x W x H)mm2400X2200X2000、2400X2200X2000、2700 X 2200 X2500、2700X2400X2600
