详细介绍

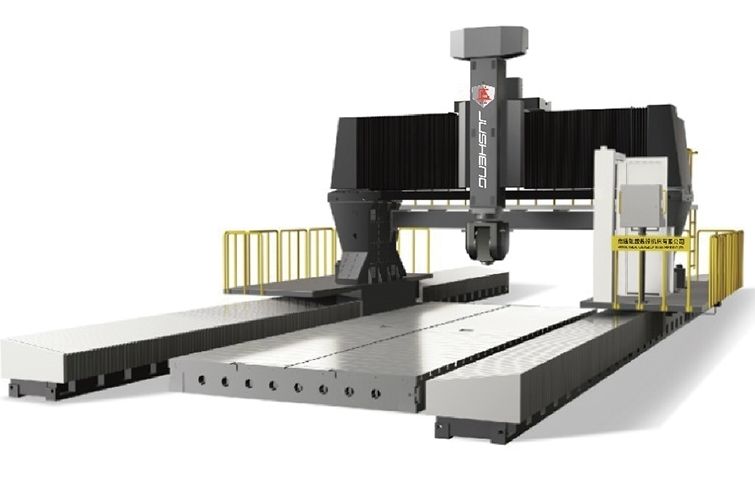

■ JMB12042动柱式龙门加工中心吸收*技术，自主研制的产品。
■ 该机床为龙门框架固定，工作台固定结构，横梁导轨采用阶梯式结构，横梁载面大，导轨跨距大，主轴中心到Z轴导轨面距离短，翻转力矩小抗振性能好刚性强。
■ 各部件内部布置多肋加强筋，导轨采用重载滚柱导轨支撑结构，从而使机床得到高刚性和*稳定的精度。
■ Z轴滑枕可采用线轨或硬轨两种形式，由客户根据各种金属线材的加工要求自行选择。
■ 标配齿轮变速箱3增强切削扭矩。
■ Y/Z轴配行星减速器和丝杆联接，增加传动扭矩。
设备参数：
项目ITEM、UNIT、JMB12042
行程
TravelX轴X axismm12200
Y轴Y axismm4400
Z轴Z axismm1250 (方形滑枕)
工作台
Worktable工作台表面至主轴端面Distance from spindle to worktablemm500-1750
工作台尺寸Table size (L X W)mm12000X3000
大承载重量Max.table loadkg3000/m²
T型槽T-slots28X300 (横槽)
龙门框架
double column framework两立柱间距离Distance between two columnsmm4200
主轴
Spindle主轴转速范围Spindle speed1-2000
锥孔Tapered holeBT50
进给速度
Feed speed快速进给速度Rapidm/minX、8 Y:10 Z:10
切削进给速度Feed ratem/min4
电机
Motor主轴电机Spindle motor powerkW37/45
进给轴电机Feed Shaft MotorkWX1/X2:11、Y 5.5、Z 5.5
定位精度
Positioning accuracy定位精度Positioning accuracymmX/Y/Z: 0.05/全行程
重复定位精度Repeated positioning accuracymmX/Y/Z: 0.025/全行程
设备尺寸
Equipment size占地面积Overall spacemm18000*8500
机床重量(约)Weight (about)T90
机床动力
Machine Tool Power压缩空气压力Compressed air pressureMPa0.6-0.9
压缩空气耗气量Compressed air consumptionL/min500
电源Mains3相 AC380V, 50/60HZ, 90VA
