产品简介
产地：国产
工作台尺寸(长×宽)：305*1370mm
工作台行程(纵向/横向/垂向)水平:860*430mm,垂直:470mm
机床自重2100kg
加工材质：硬金属,软金属,合金,塑料,纤维,木材,亚克力,橡胶,玻璃,陶瓷,其他
控制形式：数控
外形尺寸(长×宽×高)1700*1700*2450mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
主轴转速范围2000/5440r/min
主轴锥孔锥度NT30

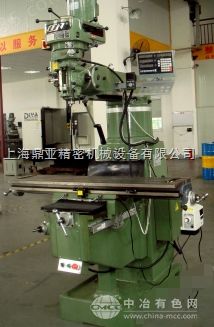

XW5H立卧两用铣床机台采用高级米汉纳铸造，结构刚强，不变形，稳定性佳。主轴采用铬钼合金制作，经调质热处理精密研磨后，配以精密级斜角滚珠轴承组合，切削力强，精度特佳。
详细介绍
XW5H立卧两用铣床机床特性：
1、本机床结构紧凑，体积小，灵活性高，铣头能左右回转90?，前后回转45?，滑枕不仅能前后伸缩，并可在水平面内作360?回转，因而大大扩大了机床的有效工作范围。
2、机台采用高级米汉纳铸造，结构刚强，不变形，稳定性佳。主轴采用铬钼合金制作，经调质热处理精密研磨后，配以精密级斜角滚珠轴承组合，切削力强，精度特佳。
3、三轴角牙座螺母采用高级磷青铜(PBC-2)制作，耐磨性佳，使用年限长。
4、X、Y轴滑道贴附TURCITE-B耐磨片，操作轻巧，磨损率低，经久耐用。
5、卧轴转速为100rpm-2000rpm无级调速，调速范围高，更适合精加工。
6、立卧两轴可同时使用，工件一次装夹，可提高加工效率及加工精度。
7、工作台面经淬火加硬后精密研磨，不易磨损。
8、配备手动油泵，对工作台，升降台集中润滑。(可选配自动油泵)
9、配备改进型电气箱和控制器，带有24V、110V、220V输出插座。
10、M6含上下电动升降(可选配无级调速)。
11、可选配气动回转角盘，进行箱体加工，实现更高的精度。
XW5H立卧两用铣床标准附件：
1、二轴数显
2、X轴自动走刀器
3、6"平口钳
4、M12压板
5、R8夹头组7支/套
6、水泵
7、石英灯
8、拉杆
9、接水盆
10、工具箱
11、调整工具
12、前后挡渣橡皮
13、电气箱和控制器。
XW5H立卧两用铣床可选附件：
1、气动拉刀装置 2、立轴无级调速
3、X/Y轴走刀器(电子/机械/伺服) 4、Z轴进给无级调速
5、油雾式冷却装置 6、可选三轴数显或是主轴套筒进给深度数显
7、主轴无级调速进给(单轴数控ZNC)
XW5H立卧两用铣床技术参数：
型号XW5H
工作台尺寸305*1370
行程左右(X)860
前后(Y)430
上下(Z)470
主轴行程127
立轴速度70-5440rpm(16速)
锥度R8/NT30
马力5HP
卧轴速度100-2000rpm(无级调速)
锥度R8/NT30
马力3HP
zui大工作台负荷500
立轴端面至工作台面zui大距离505
卧轴中心线至工作台面的距离-100mm—+280mm
卧轴端面到工作台内侧面的距离50mm—400mm
机床尺寸1700*1700*2450
机床重量2100kgs
