详情介绍
RTS20是我公司自主研发的一款瑞士型纵切自动车床。采用可移动式主轴箱设计，可以长时间连续工作。因此，其大批量生产和灵活性加工的能力得到了充分的体现。尤其适合精密机械、电子、医疗、电器产品以及手表、汽车等金属零部件的生产。
RTS20瑞士型纵切自动车床(走心机)性能特点：
1.高刚性高稳定性结构设计
采用高刚性低重心的铸造箱式床身，底座中筋结构设计，分散机床加工应力。

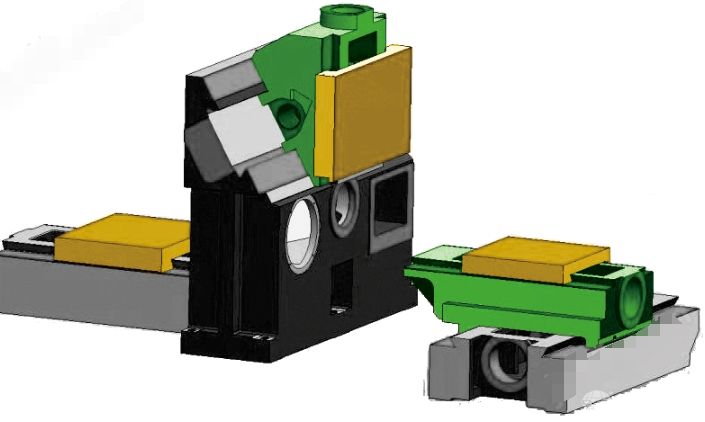

各轴均采用燕尾式刮研导轨，导轨贴合面人工铲刮，确保导轨面接触均匀，间隙预留合理。导轨间隙调整采用楔形镶条，在机床长时间运行后，可通过镶条调整快速完成导轨间隙补偿调整，保证稳定的重力切削和高速进给、高精度加工。
2.高速高精密主轴
主轴选用进口品牌高精密主轴轴承，高转速、高精度、高刚性、低噪音、免维护，即使长时间高速切削也可以保证稳定的精度。主轴为电主轴，副主轴为皮带主轴。主轴/副主轴C轴控制;主轴转速：10000rpm;副主轴转速：8000rpm;
3.旋转导套与无导套装置快速切换
机床可配置全行程同步旋转导套，可以根据需要进行有导套和无导套加工的切换，这样快换的灵活性便于进行高精度，高同轴度要求的零件加工，并减少材料的余量，从而能够应对更多类型的零件加工。
4.高效率的独立的刀具系统，垂直式直线排刀
采用双通道两个独立刀具系统，实现主副轴同步独立加工，生产更加高效。直线式排刀结构，能够良好的解决加工中的排屑问题。
5.简洁顺畅的控制系统
配备全新的FANUC 0i TF系统(可选三菱M80系统)具有更高的性价比，高精/高效的智能控制功能群，高级的精细表面处理技术，高速便利的存储卡方案，新增操作层级显示，提高可视性和操作性，提升软件操作实用性。
技术参数：
(一)机床本体规格 Machine specifications
项目 Items参数 Parameter
主、副轴 Spindle主轴转速
Through hole of main spindle10000r/min
通孔直径
Through hole of counter spindle diameterΦ21.5mm
副轴转速
Through hole of counter spindle diameter8000r/min
通孔直径
Through hole of counter spindle diameterΦ21.5mm
主轴电机功率
Main spindle motor2.2/3.7 KW
副轴电机功率
Counter spindle motor1.5/2.2 KW
主轴C1轴
Main spindle CS control(C1)0.001°
主轴C2轴
Main spindle CS control(C2)0.001°
X轴
X axis行程
StrokeX1:62mm
X2:346mm
最高移动速度
Rapid traverse20m/min
Y轴
Y axis行程
Stroke338mm
最高移动速度
Rapid traverse20m/min
Z轴
Zaxis行程
StrokeZ1:210/45mm
有导套/无导套
Z2:210mm
最高移动速度
Rapid traverse20m/min
刀具
Tool刀具总数Total number of tools27
车刀尺寸
Turning tool section□12x12
车刀数量
Number of turning tool6
主轴侧钻孔刀具数量
Number of front tools(OP/COP)5
副轴侧钻孔刀具数量
Number of back working fix tools5
径向动力刀具数量
Number of cross rotation tools(S3)4
背轴动力刀具数量
Number of back working rotation tools(S4)5(特配Optional)
背轴动力刀具数量
Number of back working rotation tools(S4)2(特配Optional)
电机
MotorX1、X2、Y1、Z1、Z2轴电机功率
X1、X2、Y1、Z1、Z2 motor1KW
径向动力刀电机
Rotation cross tools motor(S3)1KW
轴向动力刀电机
Rotation back working tools motor(S4)0.75KW
加工能力
Machining
capacity最大加工直径Max. machining diameter20 mm
最大加工长度
Max. machining length210/45 mm
有导套/无导套(单次装夹)
主轴侧最大钻孔直径Main spindle drill capacityΦ10
主轴侧最大攻丝直径
Main spindle tapping capacityM10
副轴侧最大钻孔直径
Counter spindle drill capacityΦ10
副轴侧最大攻丝直径
Counter spindle tapping capacityM10
径向动力刀最大铣槽直径Max. rotation cross tool saw blade cutterΦ30
其他Etc冷却油箱容积Coolant tank capacity210L
中心高
Main spindle height1075mm
机床外形尺寸
WxDxH2140x1565x1854mm
机床重量
Gross weight约 2500kg
电器总容量
Power supply15KVA
