工作原理

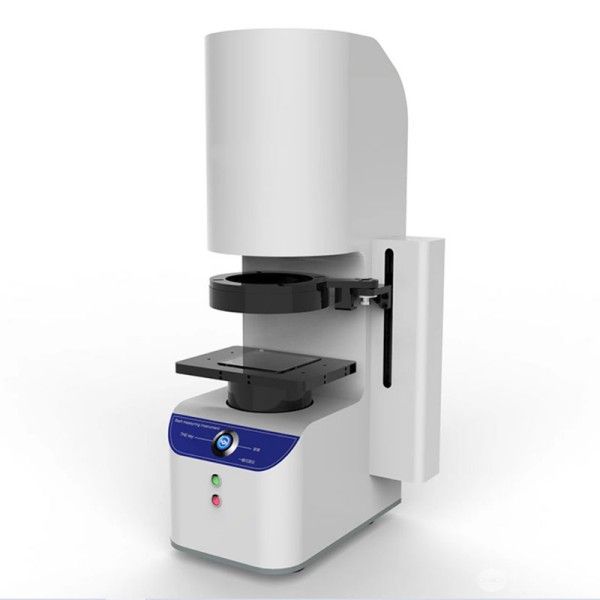

设备采用双远心光学系统与高分辨率工业相机，通过大景深镜头将工件影像完整投射至相机传感器。测量时，高精度运动平台按预设路径自动移动，分区域采集工件影像，同时光栅尺实时反馈位置数据。后台智能软件运用亚像素级图像拼接算法，将多幅局部影像无缝融合为完整测量视场，并基于边缘检测、特征匹配技术自动提取轮廓特征，结合坐标变换与误差补偿算法，最终计算出点、线、圆、弧等几何元素的精确尺寸及形位公差。
应用范围
适用于大型金属板材、汽车钣金件、航空叶片、PCB电路板等工件的尺寸检测，可完成平面度、直线度、圆度、位置度等形位公差分析，支持DXF图纸导入比对及SPC统计分析。在汽车制造领域，该设备可快速检测车身覆盖件的轮廓尺寸，确保装配精度；在电子行业，可精准测量高密度PCB板的线路间距，保障产品性能。
产品技术参数
测量范围：1000×800×200mm（可非标定制）
拼接精度：±(2+L/300)μm（L为测量长度，单位mm）
相机分辨率：1200万像素
光源系统：可编程8区LED环形光+同轴平行光
运动速度：500mm/s（快速定位）
数据接口：USB3.0/GigE，支持CSV/Excel/PDF报告输出
产品特点
全自动高效测量：一键启动后，设备自动完成影像采集、拼接、分析与报告生成，单件测量时间较传统设备缩短80%。
超视野拼接技术：采用动态拼接算法，支持无限视场扩展，突破单相机测量范围限制，满足超大工件全尺寸检测需求。
智能抗干扰设计：内置振动补偿与温度漂移修正模块，有效抵抗环境干扰，确保测量结果稳定性。
人性化操作界面：15英寸触摸屏集成测量程序库，支持自定义测量模板与批量检测，操作便捷高效
