工作原理

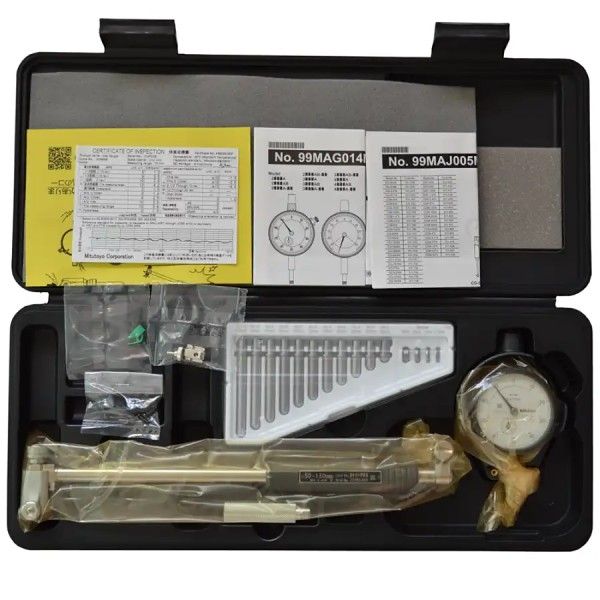

该设备采用杠杆式测头结构，通过活动测头与固定测头的相对位移驱动表盘指针转动。测头尖端采用硬质合金球头设计，表面光洁度达Ra0.05μm，既可减少与工件的摩擦划痕，又能将径向位移转化为轴向直线运动，确保测量信号的线性输出。其测力弹簧系统可提供60N恒定测力，配合中空握柄结构，可降低手部热传导对测量结果的影响，在20℃标准环境下实现±0.001mm的测量精度。
应用范围
设备覆盖18-35mm测量范围，适用于发动机缸体油孔、齿轮箱轴承孔、液压阀体密封槽等高精度内径检测场景。典型应用包括：汽车变速器壳体孔径分组检测、航空发动机涡轮盘榫槽尺寸验证，以及精密模具型腔直径测量。其250mm测量深度可直达深孔底部，满足盲孔及阶梯孔的测量需求。
技术参数
测量范围：18-35mm
分辨率：0.001mm
精度：±0.001mm
测力：60N（恒定）
测头材质：硬质合金球头
防护等级：IP54（防尘防溅水）
显示方式：机械指针式表盘（可选配数显模块）
重量：290g（含标准测头）
产品特点
高精度耐用：硬质合金测头抗磨损性强，使用寿命超10万次测量。
恒测力设计：弹簧预紧机构确保每次测量接触压力一致，避免人为误差。
深孔测量：250mm测量深度配合可更换接长杆，可扩展至400mm测量范围。
环境适应：IP54防护等级可抵御冷却液侵蚀，适用于CNC加工中心等恶劣环境。
快速校准：标配校正环规与零点检测器，支持现场快速基点调整。
