工作原理

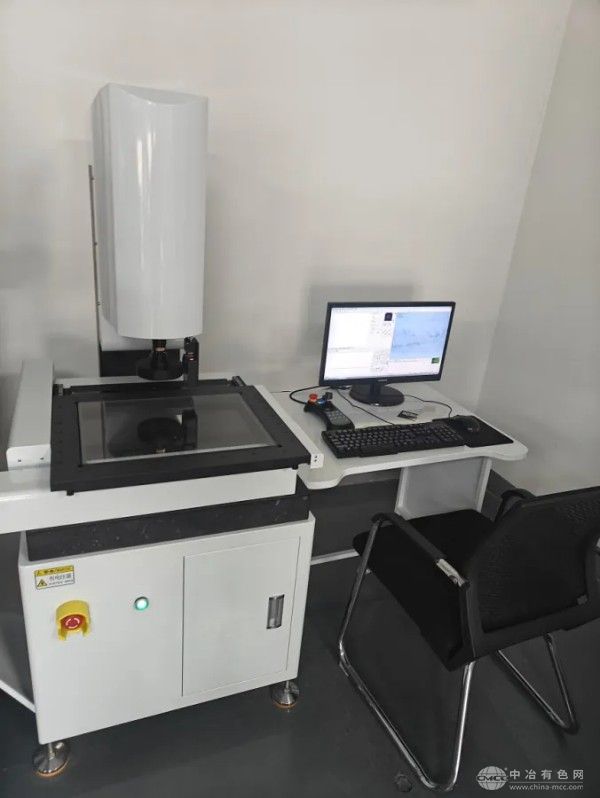

该仪器采用数字图像处理技术，通过高分辨率彩色CCD摄像机捕捉被测工件表面图像，结合自动变倍镜头实现0.7-4.5倍连续光学变焦。测量时，LED冷光源系统提供表面光、轮廓光和同轴光三种照明模式，确保复杂曲面和微小特征的清晰成像。光栅尺分辨率达0.001mm，配合全闭环伺服控制系统，实时反馈X/Y/Z三轴位移数据，软件通过亚像素边缘提取算法自动计算几何尺寸，测量精度不受工件摆放角度影响。
应用范围
设备覆盖400×300mm测量行程，适用于汽车零部件、航空航天紧固件、3C电子元件及精密模具的尺寸检测。典型应用场景包括：发动机活塞销孔直径测量、涡轮叶片轮廓度检测、PCB板焊盘间距验证及医疗植入物螺纹参数分析。其非接触式测量特性尤其适合软质材料或易变形工件的检测需求。
技术参数
测量精度：XY轴≤(3+L/200)μm，Z轴≤(5+L/150)μm
重复性：≤1μm
影像系统：520TV线高分辨率CCD，20-225倍影像放大
光栅尺：贵阳新天精密光学尺，分辨率0.001mm
工作台：560×460mm大理石基座，承重25kg
光源系统：三环八区LED可调光，支持256级亮度控制
产品特点
高刚性结构：采用“济南青”花岗石底座与精密V型导轨，确保长期使用不变形
智能测量软件：支持笛卡尔坐标/极坐标转换、公差自动判定及SPC数据分析，可输出DXF/WORD/EXCEL格式报告
快速对焦技术：激光指示器辅助定位，自动变倍镜头无需重新校准比例尺
环境适应性：工作温度20℃±2℃，湿度30-80%，配备减震装置可隔离0.002g以下振动
模块化设计：可选配英国Renishaw接触式测头或基恩士激光传感器，实现三维测量功能扩展
