工作原理

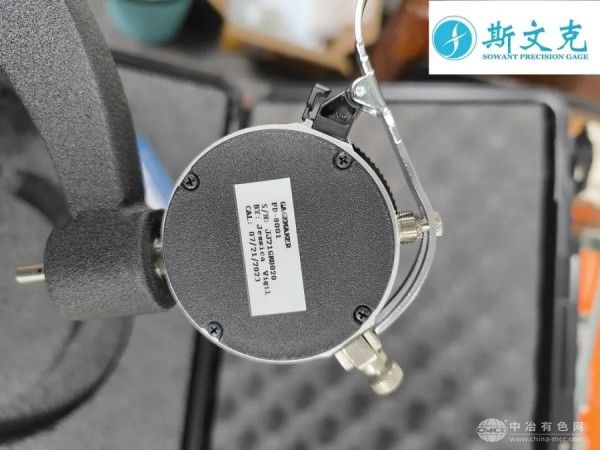

PD-8008采用机械接触式测量原理，通过可调式硬质合金测头与螺纹中径的直接接触实现尺寸验证。测头经精密研磨处理，表面粗糙度Ra≤0.05μm，确保与螺纹牙型充分贴合。测量时，将量仪插入被测螺纹，旋转测微螺杆调整测头位置，通过数显表读取实际尺寸与标准值的偏差。其核心优势在于中板自动对中系统，该系统通过螺旋副驱动三测头同步径向移动，确保测头始终对称接触孔壁，消除人工对中误差，精度可达±0.001mm。
应用范围
设备支持20英寸至24英寸（508mm-609.6mm）范围内外螺纹的中径检测，覆盖碳钢、合金钢及不锈钢等材料的管螺纹、锥螺纹及直螺纹。典型场景包括：石油钻具螺纹连接强度测试、航空发动机燃油管路接头密封性验证，以及汽车变速器同步器齿套螺纹互换性控制。其开放式结构支持现场快速抽检，单次检测周期≤15秒，大幅提升生产效率。
技术参数
测量范围：20"-24"（508mm-609.6mm）
分辨率：0.001mm
重复性：≤1μm
测头材质：硬质合金（HRC65以上）
显示方式：数显表（支持中英文切换）
工作温度：0-50℃
防护等级：IP65
产品特点
高精度保障：中板自动对中系统与硬质合金测头确保测量稳定性，重复性误差≤1μm，符合ANSI/ASME B1.1标准。
耐用性强：测头表面镀硬铬处理，抗腐蚀性能优异，寿命超10万次检测，降低企业维护成本。
操作便捷：数显表支持数据存储与蓝牙传输功能，测量结果实时可追溯，兼容SPC统计过程控制。
模块化设计：支持测头快速更换，可扩展为跨棒距测量仪，兼容内花键、沟槽等复杂尺寸检测。
