工作原理

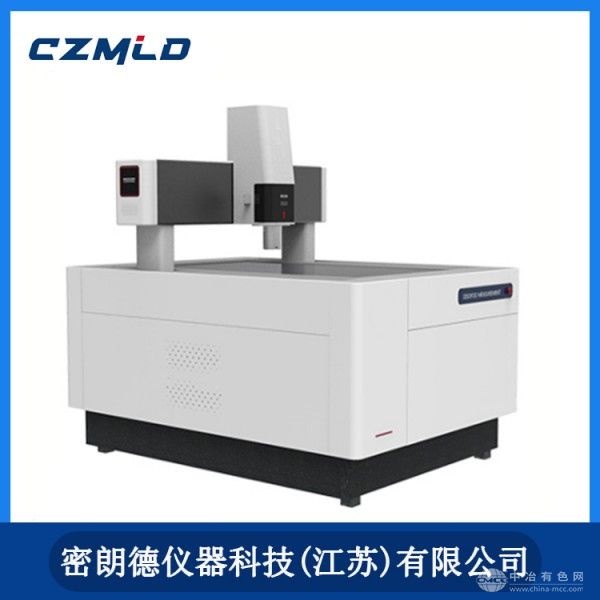

该设备采用高精度结构光投影技术，通过蓝色激光线或白色光栅投影仪将编码图案投射至被测异形件表面，工业级CCD相机同步采集变形光栅图像，结合三角测量原理计算表面三维坐标。系统搭载自主研发的智能拼接算法，可自动融合多视角扫描数据，生成完整三维点云模型，再通过对比CAD设计图纸或预设公差带，输出尺寸偏差、形位误差（如圆度、平面度、同轴度）等检测报告，全程无需人工贴点或接触工件。
应用范围
适用于涡轮叶片、汽车覆盖件、3D打印零件、艺术铸造品等异形件的尺寸检测。在航空发动机制造中，可精准测量叶片型面厚度、进气边曲率半径；在新能源汽车领域，用于电池托盘焊接变形量分析；在模具行业，可快速评估型腔尺寸与CAD模型的一致性，支持GB/T 3177、ISO 1101等标准要求，满足逆向工程与质量控制双重需求。
技术参数
设备单次扫描范围300×200×150mm，点间距0.02-0.5mm可调，测量精度±0.01mm（基于标准量块校准），重复性≤0.005mm；扫描速度可达180万点/秒，支持360°旋转台自动转站；搭载Intel i7处理器、16G内存及512G固态硬盘，运行专业检测软件；工作温度0-40℃，湿度≤85%RH，兼容STL、IGES、STEP等通用格式数据导出。
产品特点
高效精准：非接触式测量避免划伤工件，单件检测时间较传统三坐标测量机缩短80%，尤其适合批量生产线上快速抽检。
智能易用：软件内置行业检测模板，支持一键生成报告；配备7英寸触摸屏与手持遥控器，可脱离电脑独立操作。
适应性强：可选配不同焦距镜头与投影模块，兼容微小零件（如珠宝）与大型工件（如汽车车门）检测，防护等级IP54，防尘防溅水。
