工作原理

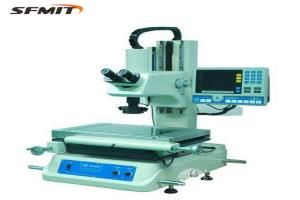

VTM-3020采用光学投影与位移测量结合原理：光源通过聚光镜照亮工件，物镜（可选10x、20x、50x、100x）将工件影像投影至测微目镜或数字传感器。载物台通过精密丝杠驱动，可沿X/Y轴移动（分辨率0.001mm），结合测微器或光栅尺记录位移量。设备支持轮廓投影与尺寸比对，通过标准样块或软件算法计算长度、角度、圆度等参数，实现微米级测量精度。
应用范围
设备适用于多场景精密测量需求：
机械制造：模具型腔、齿轮齿形的尺寸与形位误差检测；
电子行业：PCB线路间距、芯片引脚共面性验证；
科研教学：材料表面形貌观察与微小零件尺寸分析；
质量管控：来料检验、加工过程监控与成品尺寸合格判定；
逆向工程：复杂零件轮廓扫描与数据采集。
产品技术参数
放大倍数：10x~200x（物镜10x、20x、50x、100x，目镜10x）；
测量范围：X轴100mm，Y轴50mm（标配载物台）；
分辨率：0.001mm（光栅尺）；
精度：±(2+L/100)μm（L为测量长度，单位mm）；
光源类型：LED透射/反射照明（亮度可调）；
显示方式：测微目镜（分度值0.001mm）或数字显示屏；
软件功能：轮廓投影、尺寸标注、数据导出（可选配图像分析软件）；
电源：AC220V±10%，50Hz，功率150W；
设备尺寸：600mm×450mm×800mm；
重量：85kg；
执行标准：GB/T 24762、ISO 13321。
产品特点
高精度测量：光栅尺分辨率0.001mm，精度达微米级；
多物镜配置：10x~100x物镜可选，适配不同尺寸工件检测；
双照明系统：透射/反射LED照明，清晰呈现工件轮廓；
操作简便：测微目镜手动调焦，数字显示屏实时显示坐标；
数据管理：支持测量结果存储与导出（可选配软件）；
耐用性：铸铁底座与精密导轨，长期稳定性优异；
安全设计：防尘罩与紧急停机功能，保障光学系统安全；
合规与认证：符合GB/T 24762、ISO 13321标准，通过CE认证。
