工作原理

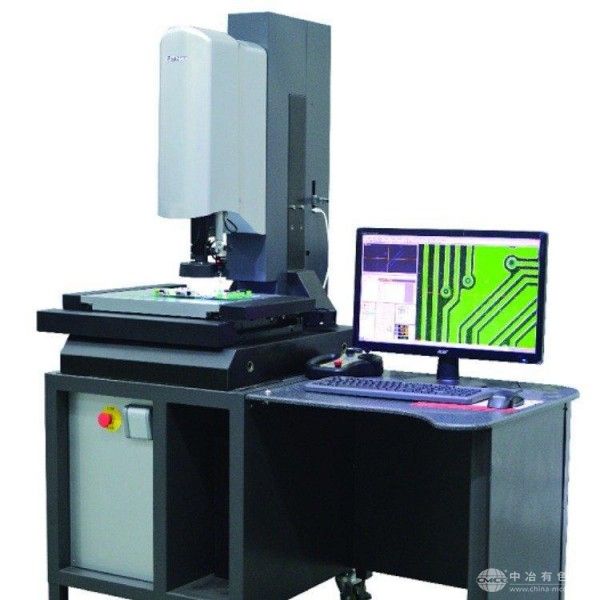

IEMC-3020基于光电影像技术，通过高分辨率CCD摄像机捕捉被测工件的影像，并传输至计算机处理系统。设备配备0.7×-4.5×可变倍远心镜头，结合256级亮度可调的5环8区LED冷光源，实现表面光与轮廓光的独立控制，确保复杂曲面或微小特征的清晰成像。测量时，用户通过X/Y轴精密手轮驱动工作台移动，软件自动识别影像中的几何元素（如点、线、圆、弧），并依据光栅尺反馈的1μm分辨率位移数据，计算工件的实际尺寸与形位公差。
应用范围
该设备覆盖五金、电子、汽车、航空航天等多行业检测需求：可测量PCB板孔径、连接器引脚间距等微小尺寸；检测冲压件轮廓度、齿轮齿形误差等复杂形位；适用于薄壁件、曲面件及异形工件的无损检测。其300mm×200mm的测量行程与20kg承重能力，满足中小型工件的全尺寸检测需求。
技术参数
测量精度：XY轴≤(2.5+L/200)μm（L为测量长度，单位mm），Z轴≤3.5μm
光学系统：130万像素高清CCD，影像放大倍率30×-145×
光源配置：5环8区LED表面光+轮廓光，亮度独立可调
机械结构：高精度花岗岩基座，三轴精密滚珠丝杆导轨
软件功能：支持DXF图纸导入比对、SPC统计分析、Word/Excel数据输出
产品特点
高精度稳定：天然花岗岩基座与闭环光栅尺系统，确保长期使用无热变形，重复定位精度达±0.002mm。
智能操作：Easson 2D测量软件支持自动寻边、多段采点、几何元素拟合等功能，测量效率较传统工具提升3倍以上。
灵活适配：可选配雷尼绍MCP接触式测头，实现影像与接触式测量的复合检测，扩展至高度、深度等三维参数测量。
耐用可靠：防护等级IP54，适应车间环境；关键部件寿命超5万小时，维护成本低。
