工作原理

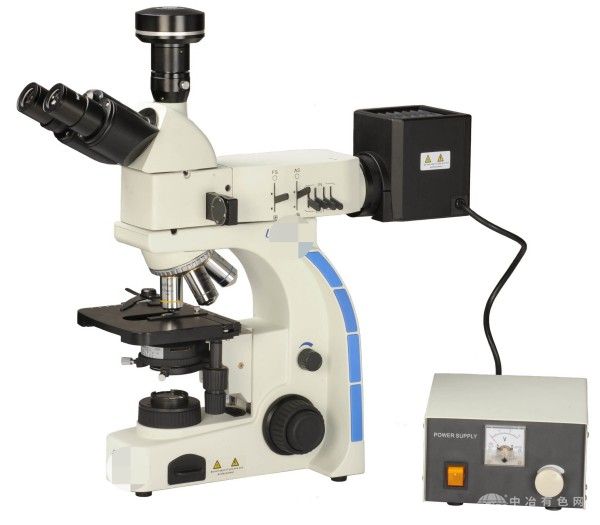

设备采用远色差独立校正光学系统，通过物镜与目镜的组合透镜组实现高分辨率成像。其核心原理基于几何光学与衍射理论的协同作用：光源发出的光线经物镜聚焦后穿透样品，金属组织界面因反射率差异形成明暗对比，目镜将物镜放大的实像进一步放大为虚像，最终在视网膜上呈现清晰的组织形貌。该系统可有效校正球面像差、色像差及象域弯曲，确保0.2μm级微观缺陷的精准识别。
应用范围
覆盖多行业核心检测场景：汽车制造领域检测发动机缸体晶粒度与热处理效果；航空航天行业验证钛合金叶片的α相分布均匀性；半导体产业分析硅晶圆表面划痕与污染层厚度；电子封装领域评估焊点空洞率与IMC层生长状态。设备支持明场、偏光、微分干涉衬比（DIC）等多种观察模式，适配从金属到陶瓷的多样材料分析需求。
技术参数
放大倍率范围50×-1000×，配备10×/22mm大视野目镜与5×-100×（S）长工作距离物镜；机械载物台行程达76mm×54mm，支持电动X/Y轴移动；照明系统集成6V/20W卤素灯与LED双光源，亮度可调范围1%-100%；设备尺寸400mm×350mm×650mm，重量40kg，适配AC220V电源。
产品特点
高精度成像：远色差校正系统实现0.2μm级分辨率，满足ASTM E112晶粒度评级标准；
智能操作：电动载物台支持编程定位，配合0.001mm微调精度调焦装置，提升检测效率；
模块化设计：可选配DIC插槽、数码摄像接口及专业金相分析软件，实现图像采集、尺寸测量与报告生成一体化；
环境适应：IP40防护等级，抗电磁干扰设计，适配实验室复杂环境。
