工作原理
设备通过高分辨率CCD摄像头捕捉工件表面影像，结合远心光学系统消除透视畸变，生成精准的二维轮廓数据。拼接式设计通过多影像区域自动对齐与融合，扩展测量范围至2000×1500mm，同时保持微米级定位精度。软件通过图像处理算法提取边缘特征，计算尺寸、圆度、同轴度等参数，并支持三维点云生成（可选配）。
应用范围
该设备广泛应用于机械加工领域大型模具的型腔尺寸验证（如注塑模、压铸模）、电子行业PCB板线路间距的批量检测、汽车制造中车身冲压件的轮廓匹配，以及航空航天部件的装配间隙控制（如叶片与机匣配合）。典型应用包括液晶面板玻璃的平整度检测、精密齿轮的全齿形误差分析，以及文物修复的三维尺寸建模，覆盖从研发到生产的全流程质量控制需求。
产品技术参数
测量范围：2000×1500mm（拼接模式），单幅500×400mm（标准模式）
分辨率：0.5μm（X/Y轴），1μm（Z轴，可选配）
精度：±(2+L/300)μm（L为测量长度，单位mm）
影像系统：1200万像素CCD，远心镜头（畸变≤0.01%）
拼接速度：≤5秒/幅（自动对齐与融合）
样品尺寸：最大重量200kg，厚度≤500mm（支持非规则形状）
软件功能：内置尺寸计算、形位公差分析、三维重构及符合GB/T 1958、ISO 10360标准的报告生成工具，支持DXF/IGES文件导入与CAD数据比对。
产品特点
大范围拼接与高精度融合：模块化设计支持多影像区域自动拼接，测量范围扩展至2米级，同时保持微米级定位精度，满足大型工件全尺寸检测需求。
远心光学与抗干扰能力：采用双远心镜头设计，消除透视畸变，确保边缘检测精准；LED环形光源支持多角度照明，适应反光或低对比度表面。
智能化分析与合规性：软件集成形位公差计算、统计过程控制（SPC）及自动判废功能，支持生成符合GB/ISO标准的检测报告，并可关联三坐标测量机（CMM）数据实现多设备协同。
模块化与扩展性：支持Z轴升降台（检测三维轮廓）、旋转测头（检测径向跳动）及激光扫描头（可选配），适应从二维影像到三维点云的多样化场景。
耐用性与易维护：全铸铁基座与精密直线导轨设计，确保长期稳定性；光源与摄像头采用模块化设计，支持快速更换，降低维护成本。

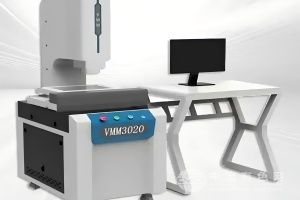

常州市通诚VMM3020拼接式测量影像仪凭借其卓越的大范围拼接能力、微米级测量精度及智能化操作，为精密尺寸检测提供了高效、可靠的解决方案，助力用户在机械制造、航空航天及电子工业领域实现质量突破与工艺优化。
