工作原理

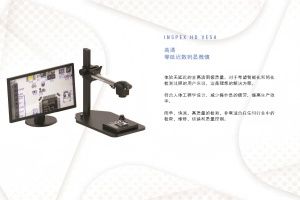

设备通过4K超高清CMOS传感器与专业光学镜头捕捉样品图像，LED环形光源提供均匀照明，确保细节清晰。图像数据经专用FPGA芯片实时处理，消除传统显微镜的显示延迟，实现“所见即所测”。软件集成AI缺陷识别算法，可自动标记裂纹、划痕、污点等异常，并依据预设标准进行分类与定量分析。
应用范围
该设备广泛应用于电子制造领域PCB板焊点检测（如虚焊、短路）、汽车零部件表面缺陷检查（如齿轮划痕、轴承锈蚀）、精密机械零件尺寸测量（如螺纹公差、孔径精度），以及医药包装行业瓶盖密封性检测（如裂纹、漏液）。典型应用包括生产线在线检测、新产品试制阶段的快速验证，覆盖从研发到量产的全流程质量控制需求。
产品技术参数
传感器：4K分辨率CMOS（像素尺寸1.6μm）
帧率：≥60fps（全分辨率）
放大倍数：0.7×-1000×（光学+数字变焦）
工作距离：50-300mm（可调）
照明：LED环形光源（亮度≥10000lux，色温6500K）
接口：USB3.0、HDMI、GigE Vision（支持远程控制）
尺寸：300×250×400mm（主机），重量≈15kg
电源：24V DC，功率≤150W
软件功能：实时图像传输、自动缺陷标记、尺寸测量（精度±1μm）、符合ISO 16772标准，支持多语言界面（中/英/德）与第三方软件对接。
产品特点
零延迟与高精度：4K传感器结合FPGA实时处理，图像传输延迟≤1ms；光学放大与数字变焦结合，适配微米级缺陷检测。
工业级耐用性：全金属机身设计，IP54防护等级，适应车间粉尘、震动环境；LED光源寿命≥50000小时，降低维护成本。
智能化与易用性：AI算法自动识别缺陷类型，支持自定义检测模板；触控式界面与一键式操作，降低操作门槛。
多场景兼容性：支持明场/暗场/偏光模式切换，可选配同轴光、偏振片模块，适配不同材质样品（如金属、塑料、玻璃）。
合规性与扩展性：符合CE与RoHS标准，提供SDK开发包，适配机器人导航、自动分拣系统，助力智能工厂建设。
